Tubos PALADEX
Rigidez anular
Las clases de rigidez anular de los tubos PALADEX se calculan según la norma EN ISO 9969 y superan los valores previstos por la UNI 11434.
Las clases
- Clase A = 8 kN/m², equivalente a SN 8
- Clase B = 12 kN/m², equivalente a SN 12
- Clase C = 16 kN/m², equivalente a SN 16
- 20 kN/m², equivalente a SN 20, bajo pedido

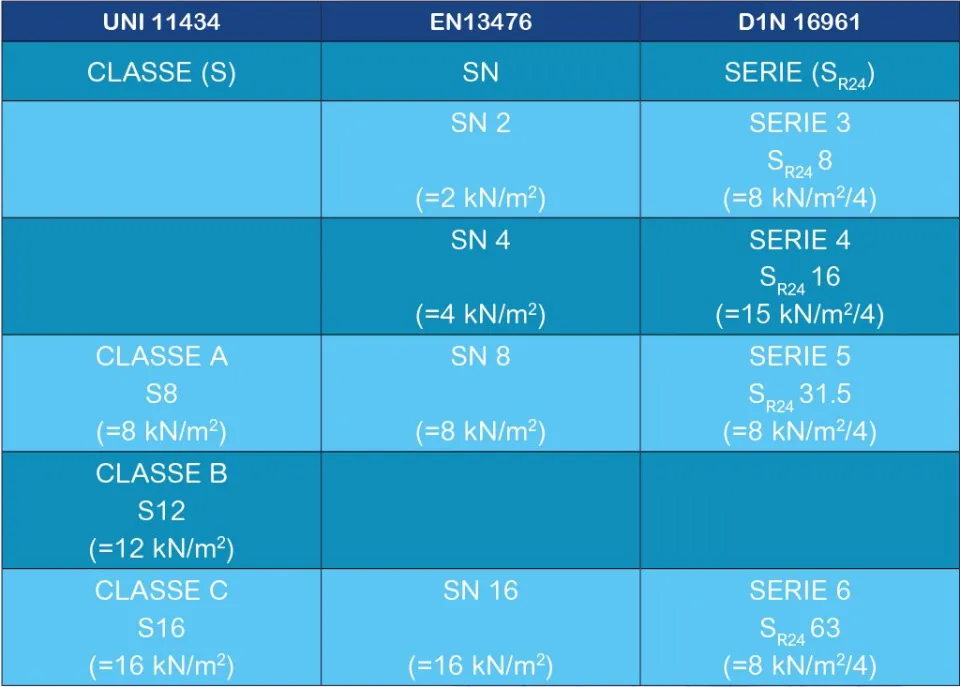

Un tubo PALADEX de clase A tiene una rigidez anular equivalente a la de un tubo estructurado solo de polietileno SN 8 según la EN 13476 y a la de un tubo serie 5, SR24 32 según la DIN 16961.
Bajo pedido, y previa comprobación de la oficina técnica, hay disponibles tubos de longitud variable de 1,00 a 13,40 m.
Método de cálculo
La rigidez anular es la resistencia de un tubo a la deformación vertical bajo una carga externa a lo largo de un plano diametral. En los tubos de pared compacta se calcula como S = E·I / D³, donde E es el módulo de elasticidad a flexión, I el momento de inercia de la pared por unidad de longitud (s³/12) y D el diámetro del eje neutro.

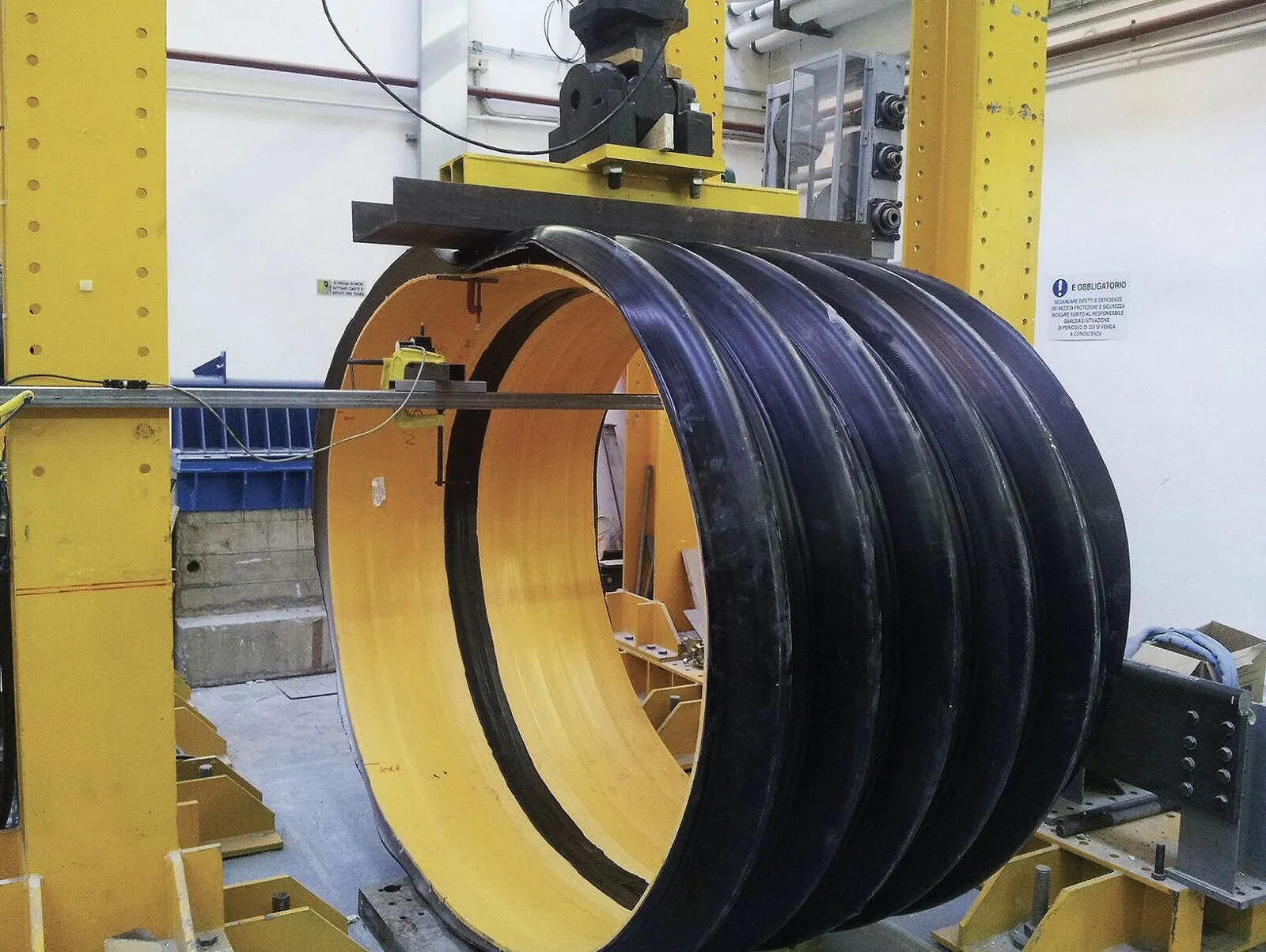

En los tubos de pared estructurada como PALADEX se aplica el método de ensayo de la EN ISO 9969. La deformación real en obra depende en gran medida de la calidad del material de relleno lateral, que sostiene el tubo lateralmente y contrarresta su ovalización.

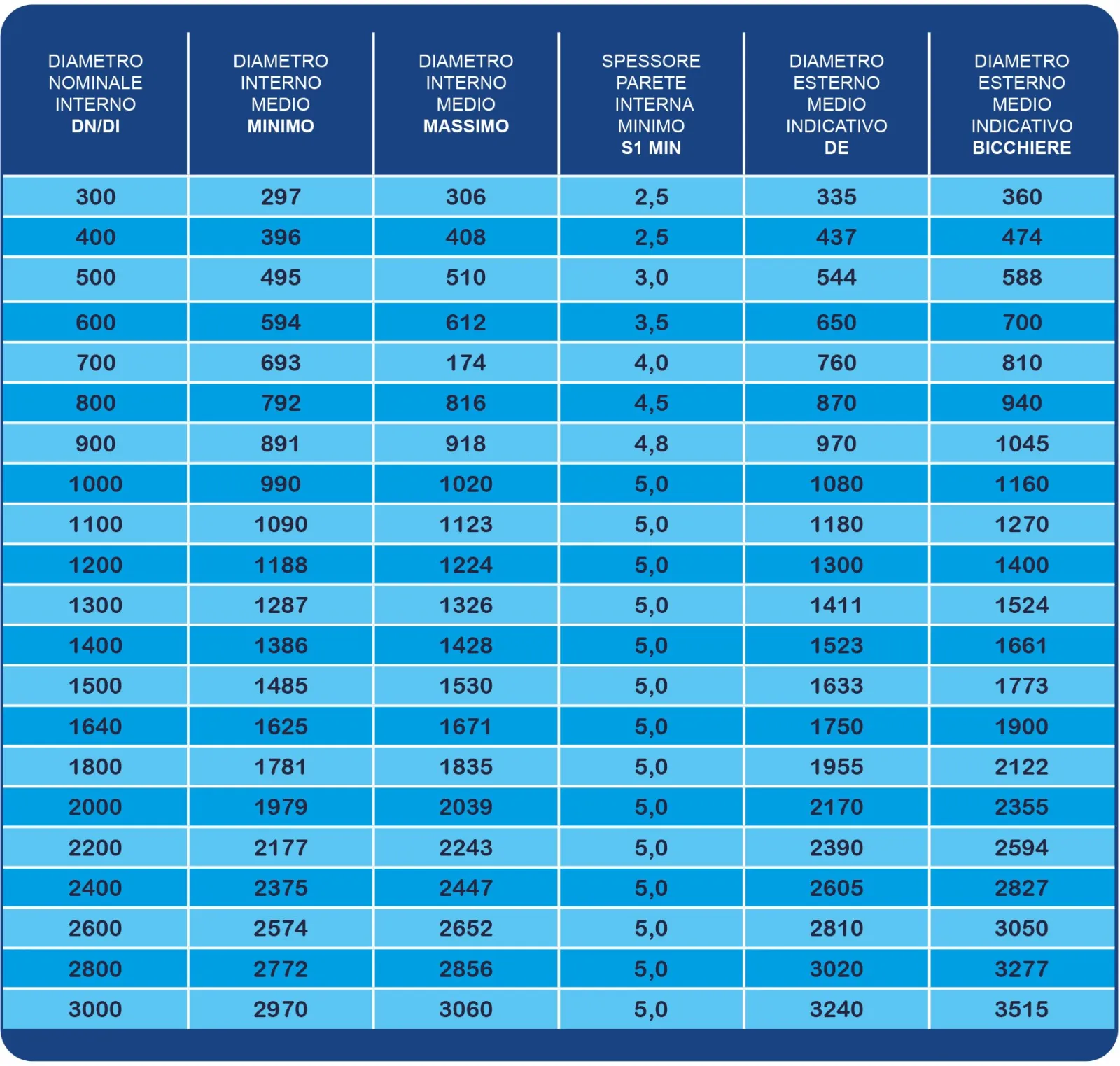

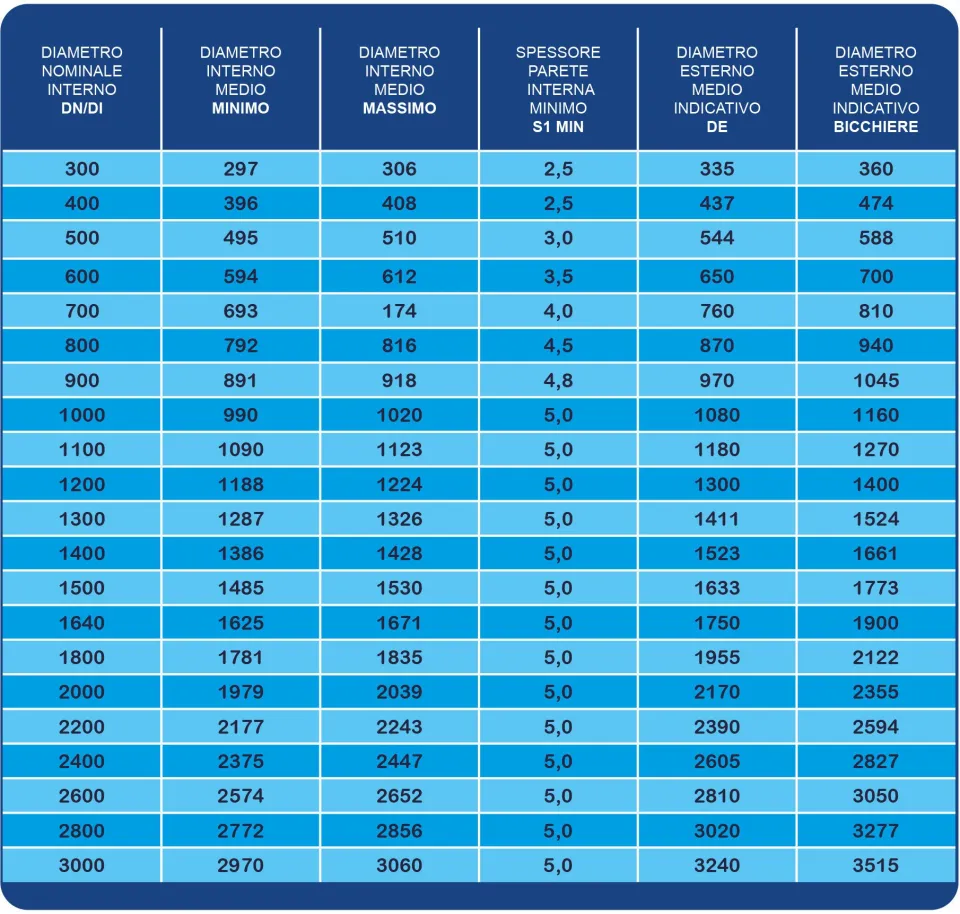

Tablas
