Tubi PALADEX
Rigidità anulare
Le classi di rigidità anulare dei tubi PALADEX sono calcolate secondo la norma EN ISO 9969 e arrivano oltre i valori previsti dalla UNI 11434.
Le classi
- Classe A = 8 kN/m², equivalente a SN 8
- Classe B = 12 kN/m², equivalente a SN 12
- Classe C = 16 kN/m², equivalente a SN 16
- 20 kN/m², equivalente a SN 20, su richiesta
Un tubo PALADEX in classe A ha una rigidità anulare equivalente a un tubo strutturato in solo polietilene SN 8 secondo la EN 13476 e a un tubo serie 5, SR24 32 secondo la DIN 16961.
Su richiesta, e previa verifica dell'ufficio tecnico, sono disponibili barre di lunghezza variabile da 1,00 a 13,40 m.
Metodo di calcolo
La rigidità anulare è la resistenza di un tubo alla deformazione verticale sotto un carico esterno lungo un piano diametrale. Per i tubi a parete piena si calcola come S = E·I / D³, dove E è il modulo di elasticità a flessione, I il momento d'inerzia della parete per unità di lunghezza (s³/12) e D il diametro dell'asse neutro.

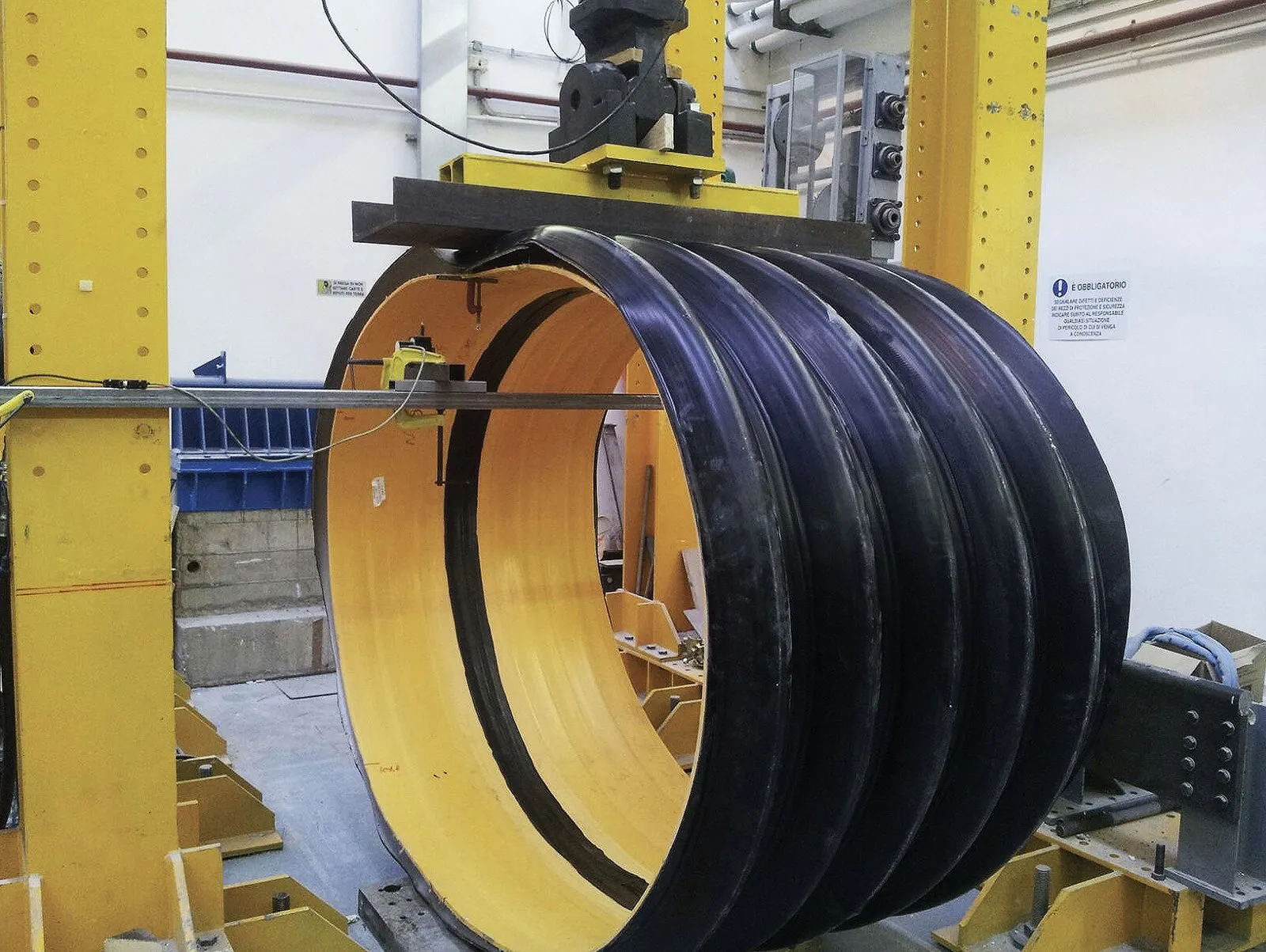

Per i tubi a parete strutturata come PALADEX si applica il metodo di prova della EN ISO 9969. La deformazione effettiva in opera dipende molto dalla qualità del materiale di rinfianco, che sostiene il tubo lateralmente e ne contrasta l'ovalizzazione.
