Tubazioni PALADEX

Il tubo spiralato composito in acciaio zincato e polietilene PALADEX è l'elemento base di tutti i sistemi Paladeri: liscio all'interno, nervato all'esterno, rinforzato da un profilo in acciaio a omega.

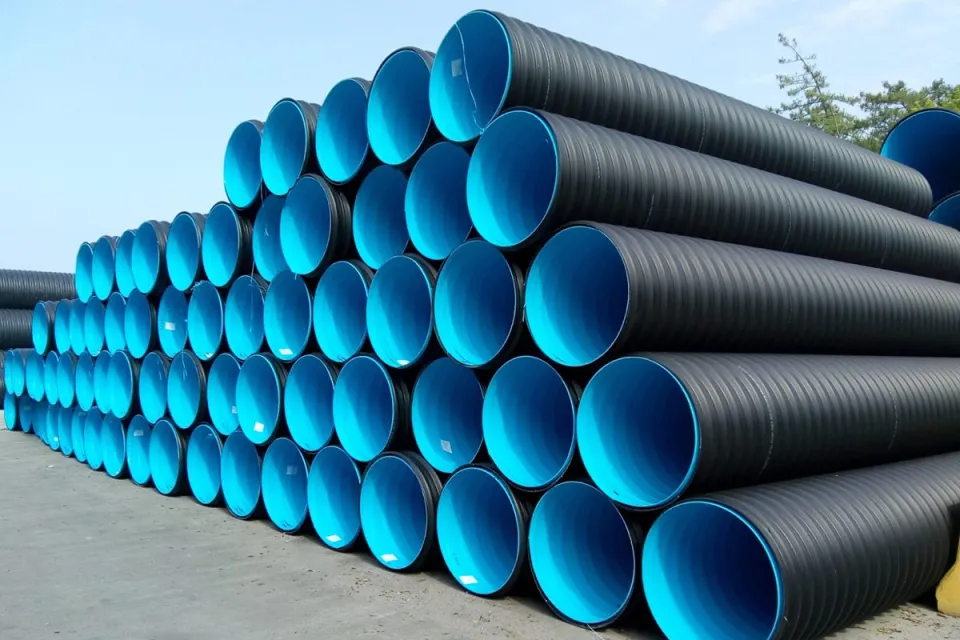

Cataste di tubi PALADEX di diverso diametro

Domande frequenti

Che coefficiente di scabrezza si usa per dimensionare una condotta PALADEX?

Per il dimensionamento idraulico dei tubi PALADEX il manuale tecnico Paladeri usa la formula di Gauckler-Strickler con Ks = 80 m^(1/3)/s, valore delle condotte fognarie in polietilene. Il diametro nominale PALADEX è riferito al diametro interno, che entra direttamente nel calcolo della portata.

Quale classe di rigidità scegliere per un tubo PALADEX?

I tubi PALADEX sono a listino nelle classi SN 8, SN 16 e SN 20, calcolate secondo la EN ISO 9969; SN 4 e SN 12 sono disponibili su richiesta. La classe si sceglie con la verifica statica secondo l'equazione di Spangler, che tiene conto di ricoprimento, carichi stradali, falda e qualità del rinfianco.

Quanto deve essere larga la trincea per posare un tubo PALADEX?

Il manuale PALADEX richiama la UNI EN 1610: la larghezza minima della trincea arriva al diametro esterno più 0,85 m per DN da 700 a 1200 e più 1,00 m per DN oltre 1200. Il letto di posa deve essere di almeno 100 mm, o 150 mm su terreno duro o in roccia.

Quanti metri di tubo PALADEX entrano in un autocarro?

Indicativamente un autocarro trasporta circa 499,8 m di tubo PALADEX DN 300, 67,0 m di DN 1000 e 40,2 m di DN 1200; dal DN 1500 al DN 2200 il carico è di 13,4 m. Per i diametri da DN 2400 a DN 3000 il carico si definisce su richiesta.

I tubi PALADEX si possono stoccare all'aperto?

Sì. La parete esterna nera in polietilene dei tubi PALADEX contiene nerofumo disperso in modo uniforme, per un tenore del 2–2,5%, che la rende resistente al degrado atmosferico e ai raggi UV. I tubi si accatastano direttamente uno sull'altro, alternando le estremità maschio e femmina e tenendo i bicchieri all'esterno della catasta.
