Tubazioni PALADEX
Tubi PALADEX
Tubo spiralato composito in acciaio zincato e polietilene per fognature, acque meteoriche, reti irrigue, ventilazione di gallerie, attraversamenti di rilevati, serbatoi e vasche di laminazione.
- Diametro interno
- DN/DI da 250 a 3000 mm
- Rigidità anulare
- SN 4, SN 8, SN 12, SN 16, SN 20 (EN ISO 9969)
- Lunghezza delle barre
- da 1,00 a 13,40 m
- Norma di prodotto
- UNI 11434, area di applicazione U
Caratteristiche generali
Reti fognarie obsolete e sottodimensionate, piogge sempre più intense e dissesti idrogeologici frequenti richiedono tubi capaci di smaltire portate maggiori e di reggere le sollecitazioni interne ed esterne a cui è sottoposto un sistema di drenaggio.
Il tubo PALADEX unisce le qualità del polietilene (resistenza all'abrasione, leggerezza, coefficiente di scabrezza minimo, inerzia chimica, facilità di posa) a quelle dell'acciaio, che ha un modulo elastico circa 200 volte superiore. Il profilo a omega e l'abbinamento dei due materiali danno prestazioni superiori ai tubi strutturati in solo materiale termoplastico e alle condotte tradizionali in vetroresina, calcestruzzo, ghisa o gres usate per gli stessi impieghi.

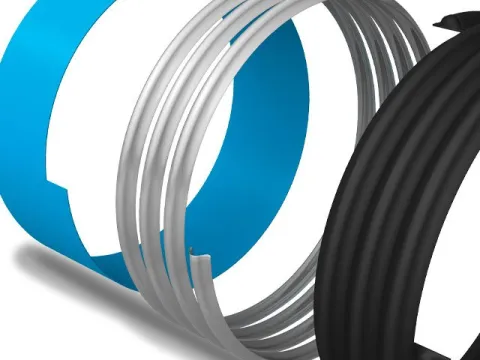

Struttura della parete
Il tubo nasce dall'avvolgimento continuo a elica del polietilene e di un nastro di acciaio zincato sagomato a omega. Il processo di adesione Biadhesive Bonding Process (BBP) fissa gli elementi tra loro.
La sezione è composta da uno strato interno in polietilene, una parete esterna strutturata in polietilene e un'anima in acciaio zincato ricoperta da un primer a base polietilenica, che garantisce l'omogeneità e l'adesione perfetta dei componenti.
Grazie all'acciaio il tubo raggiunge valori di resistenza allo schiacciamento fino a 20 kN/m², mai ottenuti da condotte di grande diametro in solo materiale termoplastico, con un diametro esterno più contenuto, meno materia prima e un comportamento migliore nel tempo sotto carico costante.
Gamma dimensionale
| DN/DI (mm) | Diametro esterno indicativo (mm) | Metri per autocarro (circa) |
|---|---|---|
| 250 | 280 | 761,6 |
| 300 | 335 | 499,8 |
| 400 | 437 | 297,5 |
| 500 | 544 | 190,4 |
| 600 | 650 | 142,8 |
| 700 | 760 | 107,1 |
| 800 | 870 | 107,2 |
| 900 | 970 | 80,4 |
| 1000 | 1080 | 67,0 |
| 1100 | 1180 | 53,6 |
| 1200 | 1300 | 40,2 |
| 1300 | 1411 | 26,8 |
| 1400 | 1523 | 26,8 |
| 1500 | 1633 | 13,4 |
| 1600 | 1736 | 13,4 |
| 1800 | 1955 | 13,4 |
| 2000 | 2170 | 13,4 |
| 2200 | 2390 | 13,4 |
| 2400 | 2605 | su richiesta |
| 2500 | 2806 | su richiesta |
| 2800 | 3007 | su richiesta |
| 3000 | 3208 | su richiesta |
Disponibili anche i diametri intermedi 1700, 1900, 2100, 2300 e 2600 mm. Classi di rigidità SN 8, SN 16 e SN 20 a listino; SN 4 e SN 12 su richiesta.
La norma UNI 11434
Nel gennaio 2012 l'UNI ha pubblicato la norma UNI 11434 per i tubi spiralati in polietilene con un componente in acciaio completamente incorporato nella parete, a superficie interna liscia, per fognature, acque meteoriche e condotte di ventilazione. L'Italia è stato il primo Paese europeo a dotarsi di una norma specifica per questa tecnologia.
Per redigerla il gruppo di lavoro incaricato da Uniplast ha preso come riferimento la ASTM F2435, la IS 5302 israeliana, la specifica IIP RP 1.1/CO, la specifica francese 17/07-190, la DIN 16961 tedesca e la EN 13476. Il calcolo della rigidità anulare segue la EN ISO 9969.
Documentazione
Dati tecnici
| Diametro interno | DN/DI da 250 a 3000 mm |
|---|---|
| Rigidità anulare | SN 4, SN 8, SN 12, SN 16, SN 20 (EN ISO 9969) |
| Lunghezza delle barre | da 1,00 a 13,40 m |
| Norma di prodotto | UNI 11434, area di applicazione U |
| Rinforzo | Nastro continuo in acciaio zincato DX51D+Z sagomato a omega, UNI EN 10346 |
| Parete | Strato interno liscio e parete esterna strutturata in polietilene, acciaio rivestito di primer polietilenico |
| Giunzioni | Bicchiere, manicotto, saldatura per estrusione, flangia |
| Tenuta idraulica | UNI EN 1277, guarnizioni in EPDM UNI EN 681 |
| Peso medio DN 1200 SN 8 | 70 kg/m |
| Materiale riciclato | almeno 30% in peso della parte plastica |
Applicazioni
-
Reti fognarie e acque reflue
Collettori e fognature a gravità di grande diametro.
-
Drenaggio urbano e acque meteoriche
Laminazione, invarianza idraulica, prima pioggia e drenaggio.
-
Infrastrutture stradali, ferroviarie e aeroportuali
Attraversamenti di rilevati, tombini, cunicoli e ventilazione di gallerie.
Referenze

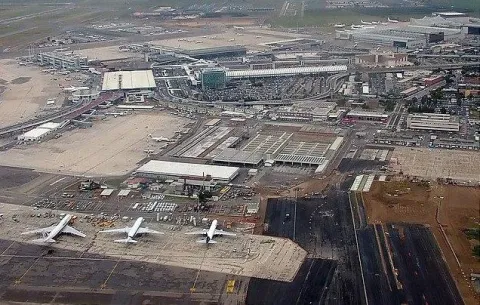

Aeroporto di Fiumicino

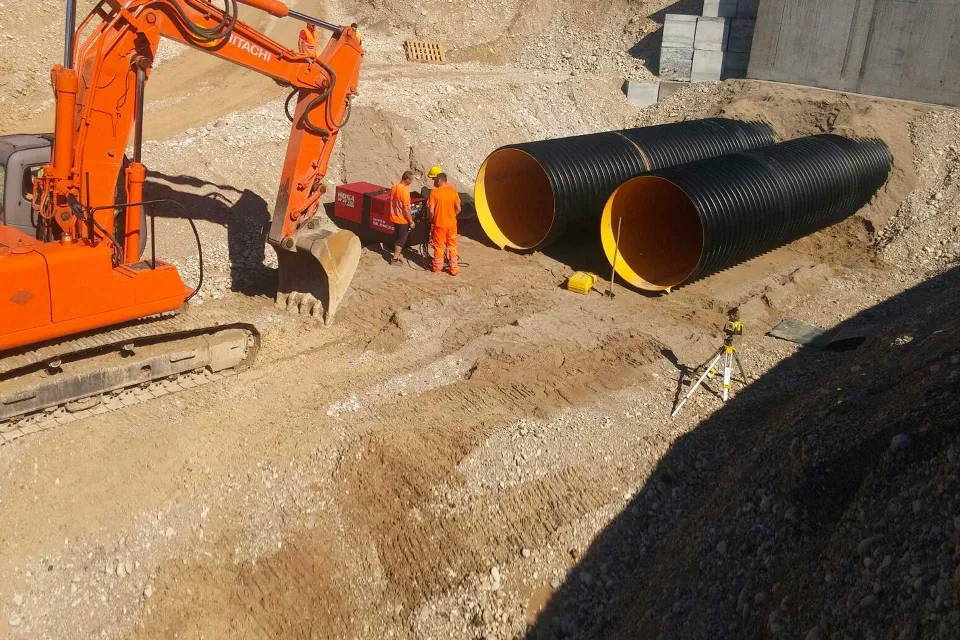

Pedemontana Veneta
Domande frequenti
Che cos'è un tubo in acciaio e polietilene PALADEX?
È un tubo spiralato composito: un nastro di acciaio zincato sagomato a omega è avvolto a elica e completamente annegato tra due strati di polietilene ad alta densità. L'acciaio dà rigidità, il polietilene protegge dalla corrosione e rende la superficie interna liscia.
Quali diametri e classi di rigidità sono disponibili?
Il diametro interno va da 250 a 3000 mm. Le classi di rigidità anulare, calcolate secondo la EN ISO 9969, sono SN 4, SN 8, SN 12, SN 16 e SN 20; su richiesta anche superiori.
A quale norma sono conformi i tubi PALADEX?
Alla norma italiana UNI 11434, che regola i tubi spiralati in polietilene con rinforzo in acciaio completamente incorporato nella parete, per fognature, acque meteoriche e condotte di ventilazione (marcatura U).
Quanto pesa un tubo PALADEX rispetto ad altri materiali?
Un tubo PALADEX DN/DI 1200 in classe SN 8 pesa in media 70 kg/m, contro circa 120 kg/m di un tubo spiralato in solo polietilene e oltre 1900 kg/m di un tubo in cemento armato.
Come si giuntano i tubi?
Con bicchiere e guarnizione in EPDM, con manicotto interno presaldato, con saldatura interna per estrusione (dal DN 1400) o con flange (fino al DN 1000). Tutti i sistemi garantiscono la tenuta idraulica secondo la UNI EN 1277.
I tubi PALADEX sono adatti a condotte in pressione?
No, sono tubi per reti a gravità e scarichi interrati non in pressione. Le giunzioni hanno comunque superato in laboratorio pressioni ben superiori ai limiti di norma.
