Rury PALADEX

Spiralnie zwijana rura kompozytowa ze stali ocynkowanej i polietylenu do kanalizacji, wód opadowych, sieci nawadniających, wentylacji tuneli, przejść pod nasypami, zbiorników magazynowych i retencyjnych.

Średnica wewnętrzna: DN/ID od 300 do 3000 mm
Sztywność obwodowa: SN 4, SN 8, SN 12, SN 16, SN 20 (PN-EN ISO 9969)
Długość odcinków rur: od 1,00 do 13,40 m
Norma wyrobu: UNI 11434, obszar zastosowania U

Charakterystyka ogólna

Przestarzałe i niedowymiarowane sieci kanalizacyjne, coraz intensywniejsze opady oraz częste osuwiska i podtopienia wymagają rur zdolnych do odprowadzania większych przepływów i przenoszenia obciążeń wewnętrznych i zewnętrznych, którym podlega system odwodnienia.

Rura PALADEX łączy zalety polietylenu (odporność na ścieranie, niewielka masa, minimalny współczynnik chropowatości, obojętność chemiczna, łatwość montażu) z zaletami stali, której moduł sprężystości jest około 200 razy wyższy. Profil omega i połączenie obu materiałów zapewniają parametry wyższe niż w przypadku rur strukturalnych wykonanych wyłącznie z tworzywa termoplastycznego oraz tradycyjnych rurociągów z GRP, betonu, żeliwa czy kamionki stosowanych do tych samych celów.

Budowa ścianki

Rura powstaje w wyniku ciągłego, śrubowego nawijania polietylenu i taśmy ze stali ocynkowanej profilowanej w kształcie omegi. Proces Biadhesive Bonding Process (BBP) trwale łączy te elementy.

Przekrój składa się z wewnętrznej warstwy polietylenu, zewnętrznej ścianki strukturalnej z polietylenu oraz rdzenia ze stali ocynkowanej pokrytego primerem na bazie polietylenu, który zapewnia jednorodność i doskonałą przyczepność komponentów.

Dzięki stali rura osiąga odporność na zgniatanie do 20 kN/m², wartość nieosiągalną dla rur wielkośrednicowych wykonanych wyłącznie z tworzywa termoplastycznego, przy mniejszej średnicy zewnętrznej, mniejszym zużyciu surowca i lepszym zachowaniu długoterminowym pod stałym obciążeniem.

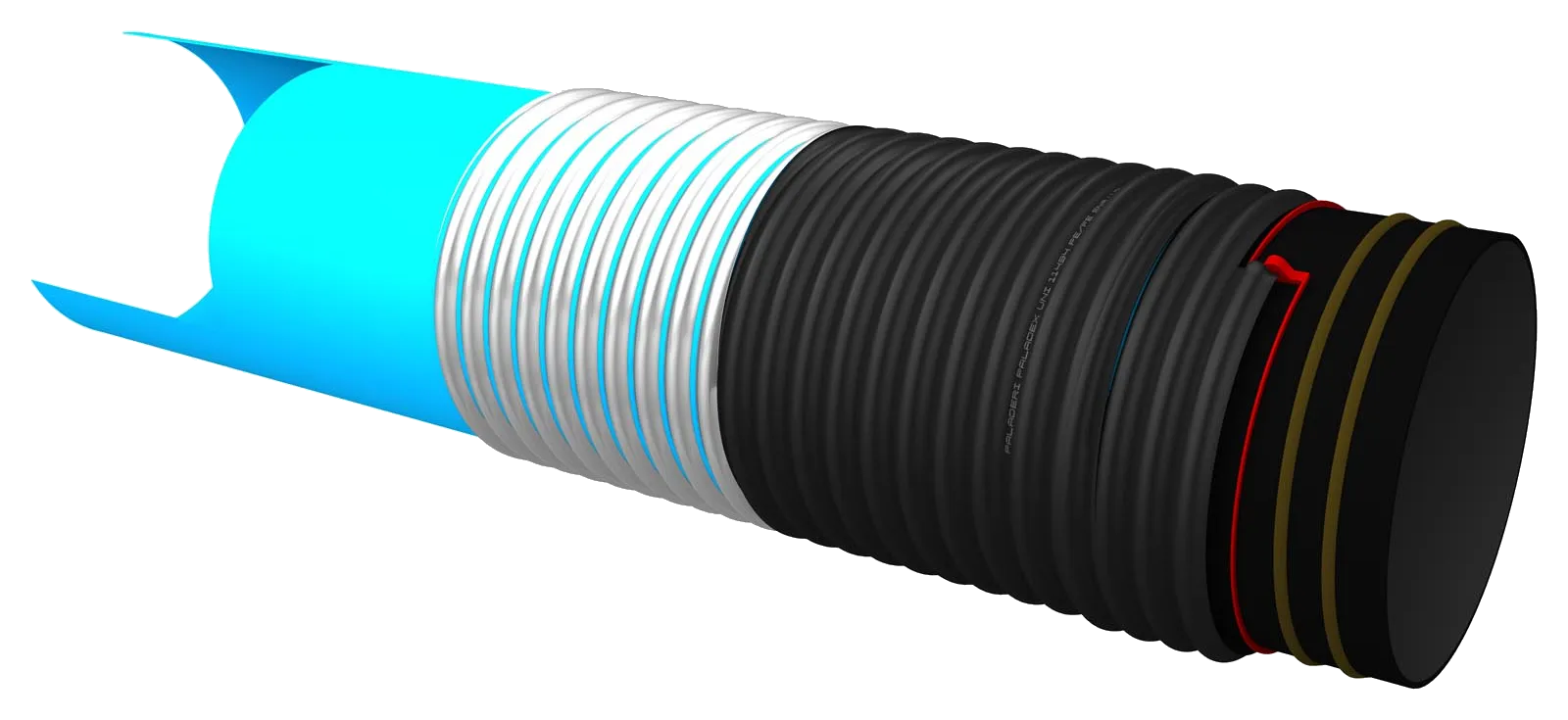

Ścianka rury PALADEX: wewnętrzna warstwa polietylenu, rdzeń ze stali ocynkowanej w kształcie omegi, żebrowana ścianka zewnętrzna

Zakres wymiarów

DN/ID (mm)	Orientacyjna średnica zewnętrzna (mm)	Metry na ciężarówkę (ok.)
300	335	499,8
400	437	297,5
500	544	190,4
600	650	142,8
700	760	107,1
800	870	107,2
900	970	80,4
1000	1080	67,0
1100	1180	53,6
1200	1300	40,2
1300	1411	26,8
1400	1523	26,8
1500	1633	13,4
1600	1736	13,4
1800	1955	13,4
2000	2170	13,4
2200	2390	13,4
2400	2605	na zamówienie
2500	2806	na zamówienie
2800	3007	na zamówienie
3000	3208	na zamówienie

Dostępne są również średnice pośrednie 1700, 1900, 2100, 2300 i 2600 mm. Klasy sztywności SN 8, SN 16 i SN 20 w cenniku; SN 4 i SN 12 na zamówienie.

Norma UNI 11434

W styczniu 2012 roku UNI opublikował normę UNI 11434 dotyczącą spiralnie zwijanych rur z polietylenu z elementem stalowym całkowicie zatopionym w ściance, o gładkiej powierzchni wewnętrznej, przeznaczonych do kanalizacji, odprowadzania wód opadowych i przewodów wentylacyjnych. Włochy były pierwszym krajem europejskim, który przyjął odrębną normę dla tej technologii.

Przy jej opracowaniu grupa robocza powołana przez Uniplast oparła się na normie ASTM F2435, izraelskiej IS 5302, specyfikacji IIP RP 1.1/CO, francuskiej specyfikacji 17/07-190, niemieckiej DIN 16961 oraz EN 13476. Sztywność obwodową oblicza się zgodnie z PN-EN ISO 9969.

Zdjęcia i tabele techniczne

Przekrój ścianki PALADEX: niebieska wewnętrzna powierzchnia z polietylenu i zewnętrzne żebra z profilem stalowym w kształcie omegi

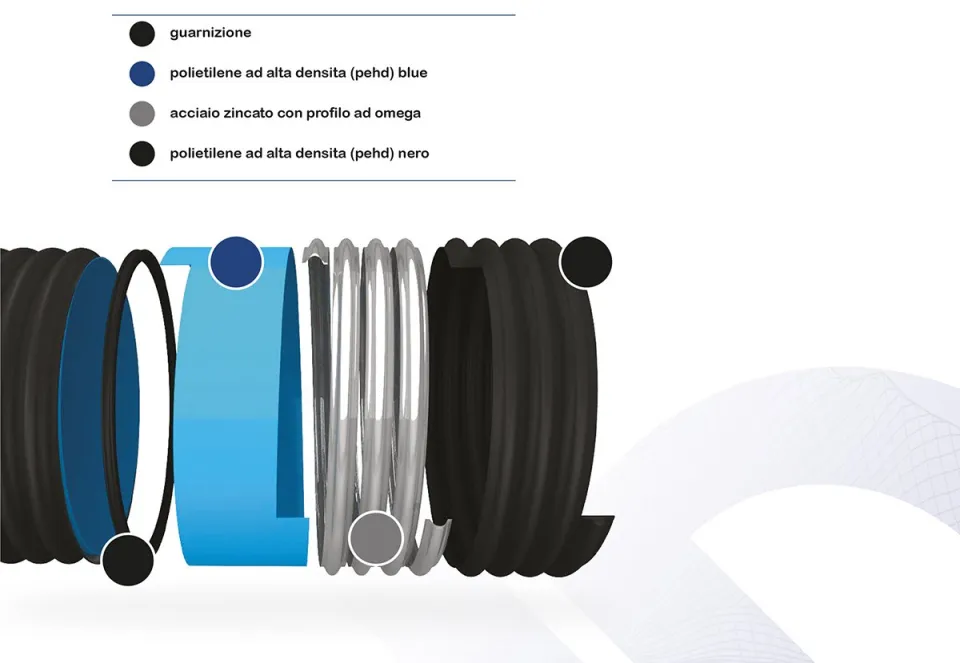

Budowa rury PALADEX: uszczelka, polietylen wewnętrzny, stal ocynkowana z profilem w kształcie omegi, polietylen zewnętrzny

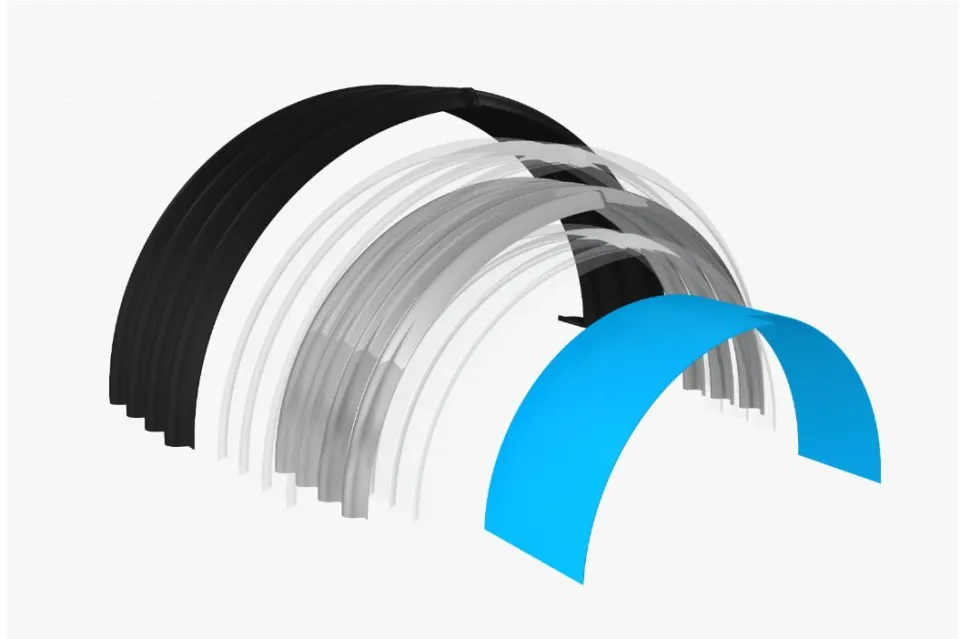

Struktura warstwowa ścianki rury PALADEX

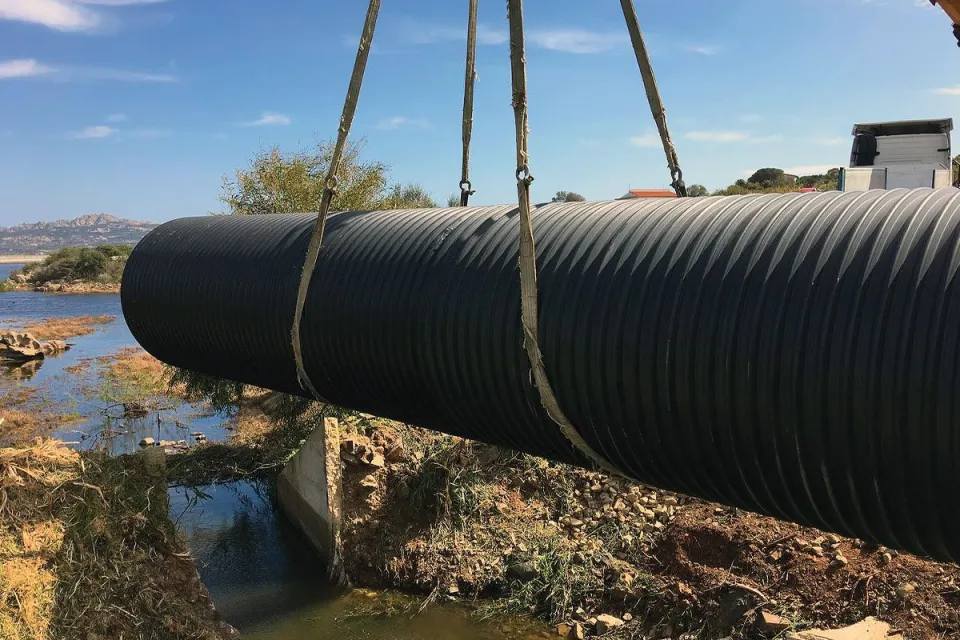

Podnoszenie rury PALADEX o dużej średnicy na budowie

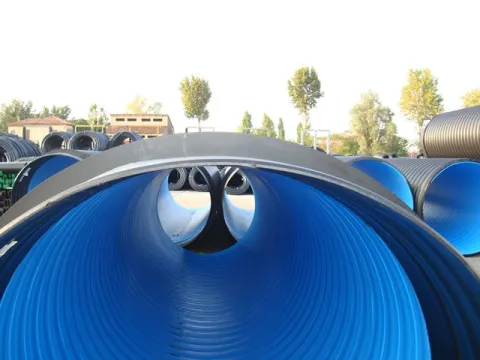

Wnętrze rury PALADEX o dużej średnicy na placu zakładu produkcyjnego

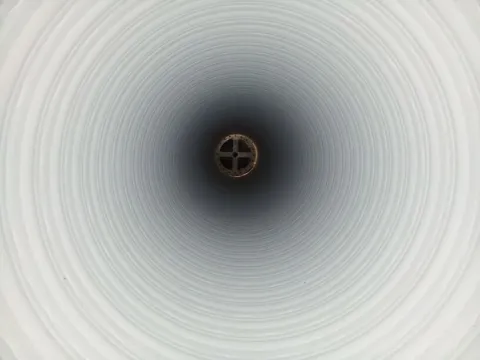

Gładka powierzchnia wewnętrzna przewodu PALADEX

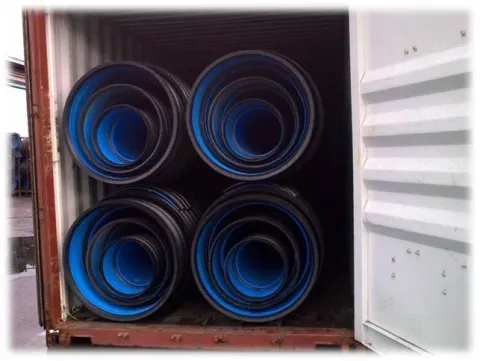

Rury PALADEX załadowane do kontenera na eksport

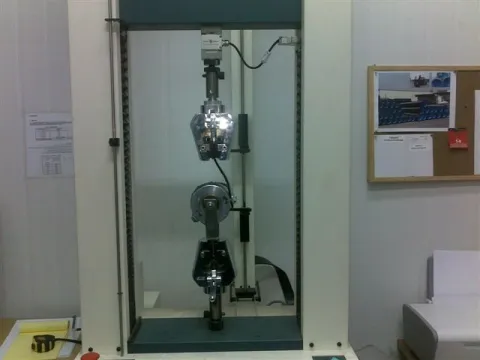

Laboratoryjne badanie mechaniczne próbki rury PALADEX

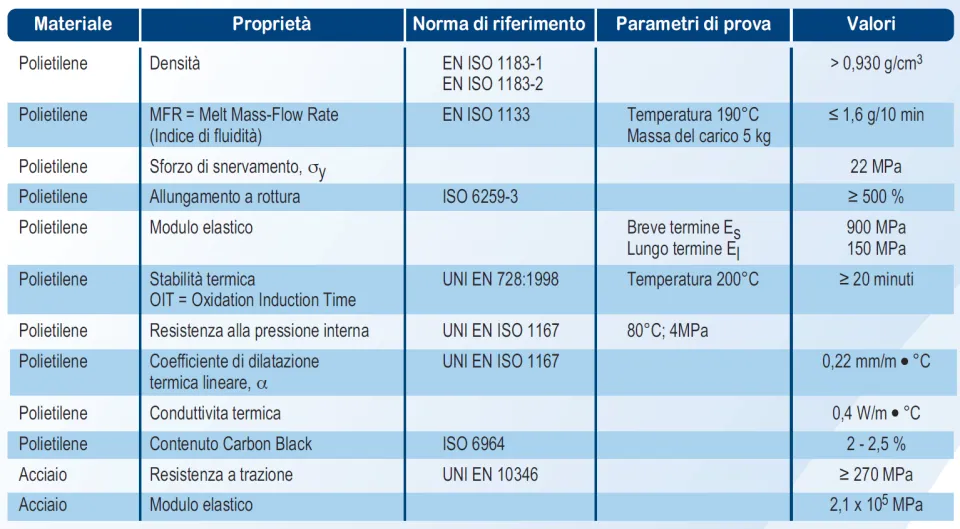

Właściwości materiałów: polietylen i stal ocynkowana, normy odniesienia i wartości

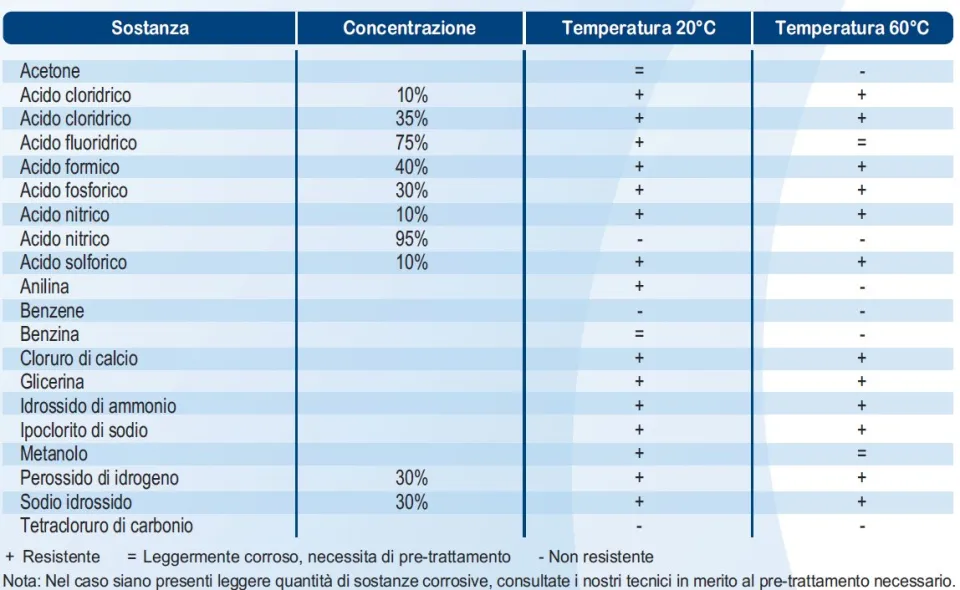

Odporność chemiczna polietylenu na główne substancje w temperaturze 20 °C i 60 °C

Dokumentacja

Dane techniczne

Średnica wewnętrzna	DN/ID od 300 do 3000 mm
Sztywność obwodowa	SN 4, SN 8, SN 12, SN 16, SN 20 (PN-EN ISO 9969)
Długość odcinków rur	od 1,00 do 13,40 m
Norma wyrobu	UNI 11434, obszar zastosowania U
Wzmocnienie	Ciągła taśma ze stali ocynkowanej DX51D+Z profilowana w kształcie omegi, PN-EN 10346
Ścianka	Gładka warstwa wewnętrzna i strukturalna ścianka zewnętrzna z polietylenu, stal pokryta polietylenowym podkładem adhezyjnym
Połączenia	Kielich, mufa, spawanie ekstruzyjne, kołnierz
Szczelność	PN-EN 1277, uszczelki z EPDM wg PN-EN 681
Średnia masa DN 1200 SN 8	70 kg/m
Materiał z recyklingu	co najmniej 30% masy części z tworzywa sztucznego

Zastosowania

Realizacje

Najczęściej zadawane pytania

Czym jest rura PALADEX ze stali i polietylenu?

To spiralnie zwijana rura kompozytowa: taśma ze stali ocynkowanej profilowana w kształcie omegi jest nawinięta śrubowo i całkowicie zatopiona między dwiema warstwami polietylenu dużej gęstości (PE-HD). Stal zapewnia sztywność, a polietylen chroni przed korozją i tworzy gładką powierzchnię wewnętrzną.

Jakie średnice i klasy sztywności są dostępne?

Średnica wewnętrzna wynosi od 300 do 3000 mm. Klasy sztywności obwodowej, obliczane wg PN-EN ISO 9969, to SN 4, SN 8, SN 12, SN 16 i SN 20; na zamówienie także wyższe.

Z jaką normą są zgodne rury PALADEX?

Z włoską normą UNI 11434, która dotyczy spiralnie zwijanych rur polietylenowych ze wzmocnieniem stalowym całkowicie zatopionym w ściance, przeznaczonych do kanalizacji, wód opadowych i przewodów wentylacyjnych (oznaczenie U).

Ile waży rura PALADEX w porównaniu z innymi materiałami?

Rura PALADEX DN/ID 1200 klasy SN 8 waży średnio 70 kg/m, wobec około 120 kg/m w przypadku rury spiralnej wyłącznie z polietylenu i ponad 1900 kg/m w przypadku rury żelbetowej.

Jak łączy się rury?

Za pomocą kielicha z uszczelką z EPDM, wewnętrznej mufy wstępnie przyspawanej, wewnętrznego spawania ekstruzyjnego (od DN 1400) lub kołnierzy (do DN 1000). Wszystkie systemy zapewniają szczelność zgodnie z PN-EN 1277.

Czy rury PALADEX nadają się do rurociągów ciśnieniowych?

Nie, są to rury do sieci grawitacyjnych i podziemnych przewodów bezciśnieniowych. Mimo to w badaniach laboratoryjnych połączenia wytrzymały ciśnienia znacznie przekraczające wartości graniczne normy.
