Tubi PALADEX
Sistemi di giunzione
Quattro sistemi di giunzione, tutti a tenuta idraulica secondo la UNI EN 1277, che in laboratorio hanno superato ampiamente i limiti della norma.
Tenuta idraulica
La UNI EN 1277 richiede la tenuta fino a 0,5 bar in pressione e 0,3 bar in depressione. Le giunzioni PALADEX vanno oltre grazie alla rigidità degli elementi maschio e femmina, costruiti come il tubo stesso, alle guarnizioni in EPDM e alle tolleranze ridotte. Il risultato è maggiore sicurezza e affidabilità della rete.
1. Giunzione a bicchiere

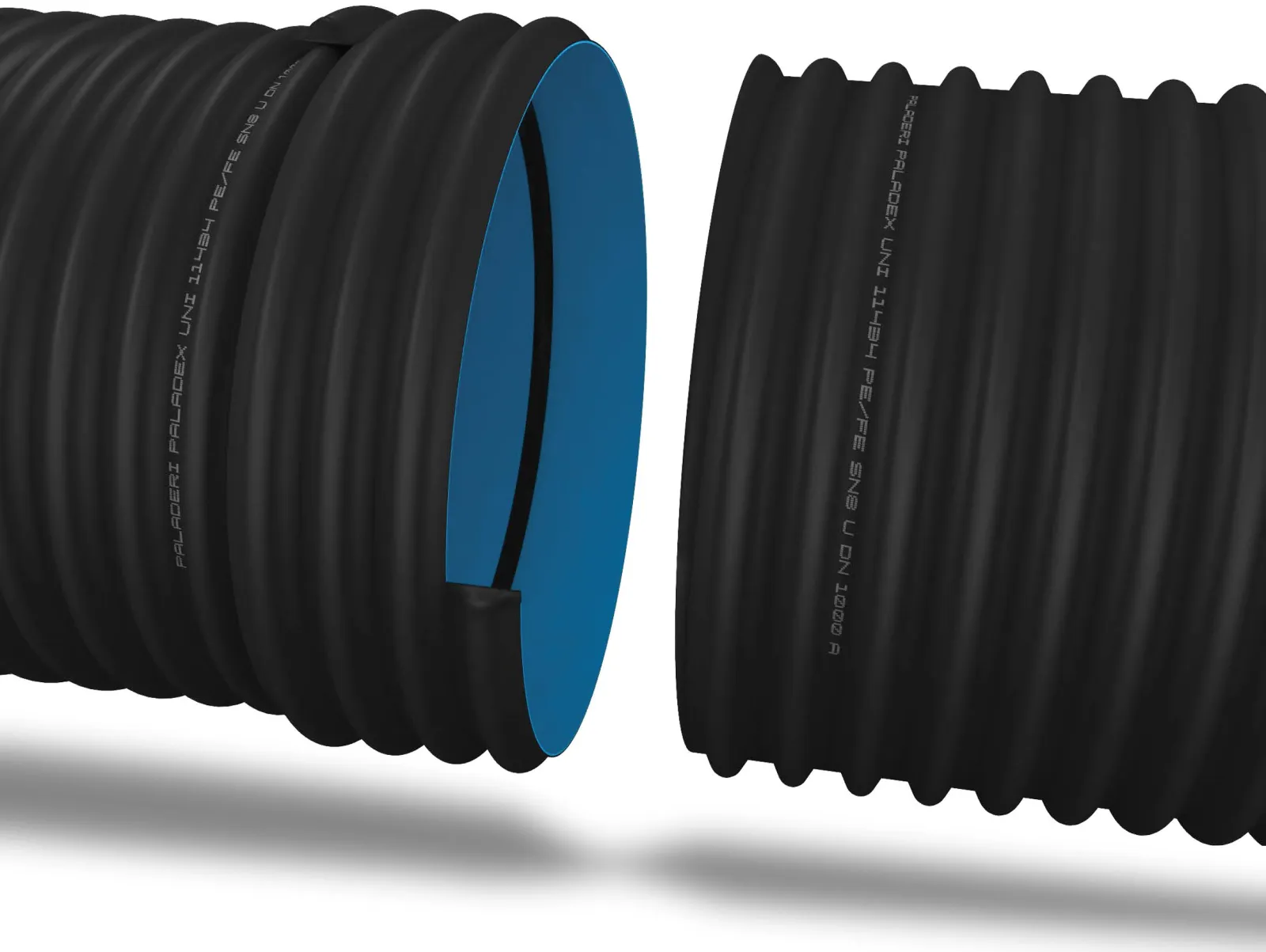

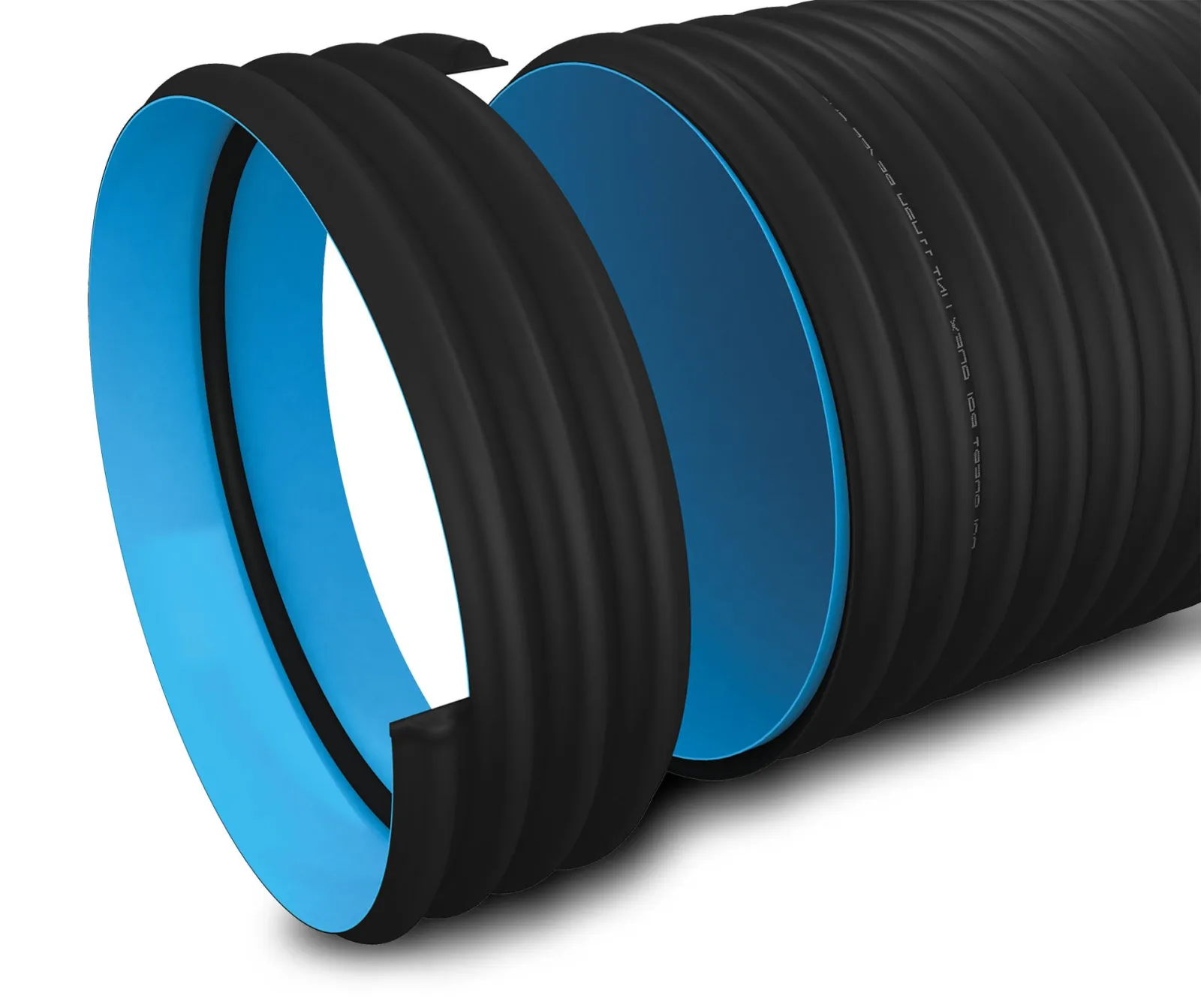

A un'estremità della canna si salda in stabilimento un anello in PEAD con la gola per una guarnizione a labbro in EPDM (UNI EN 681); all'altra un bicchiere ricavato da un tronco di tubo PALADEX, con uno stopper interno. Con un lubrificante, il maschio entra nel bicchiere per circa 30 cm fino allo stopper, comprimendo la guarnizione.
Tenuta garantita fino a 1 bar in pressione e 0,3 bar in depressione. Poiché maschio e bicchiere sono in parete strutturata con l'acciaio, la giunzione ha una rigidità anulare doppia rispetto al tubo e non si ovalizza, una delle cause più frequenti di perdite.
- Installazione facile e rapida
- Rigidità anulare raddoppiata nella giunzione
- Maggiore tolleranza angolare
2. Giunzione a manicotto

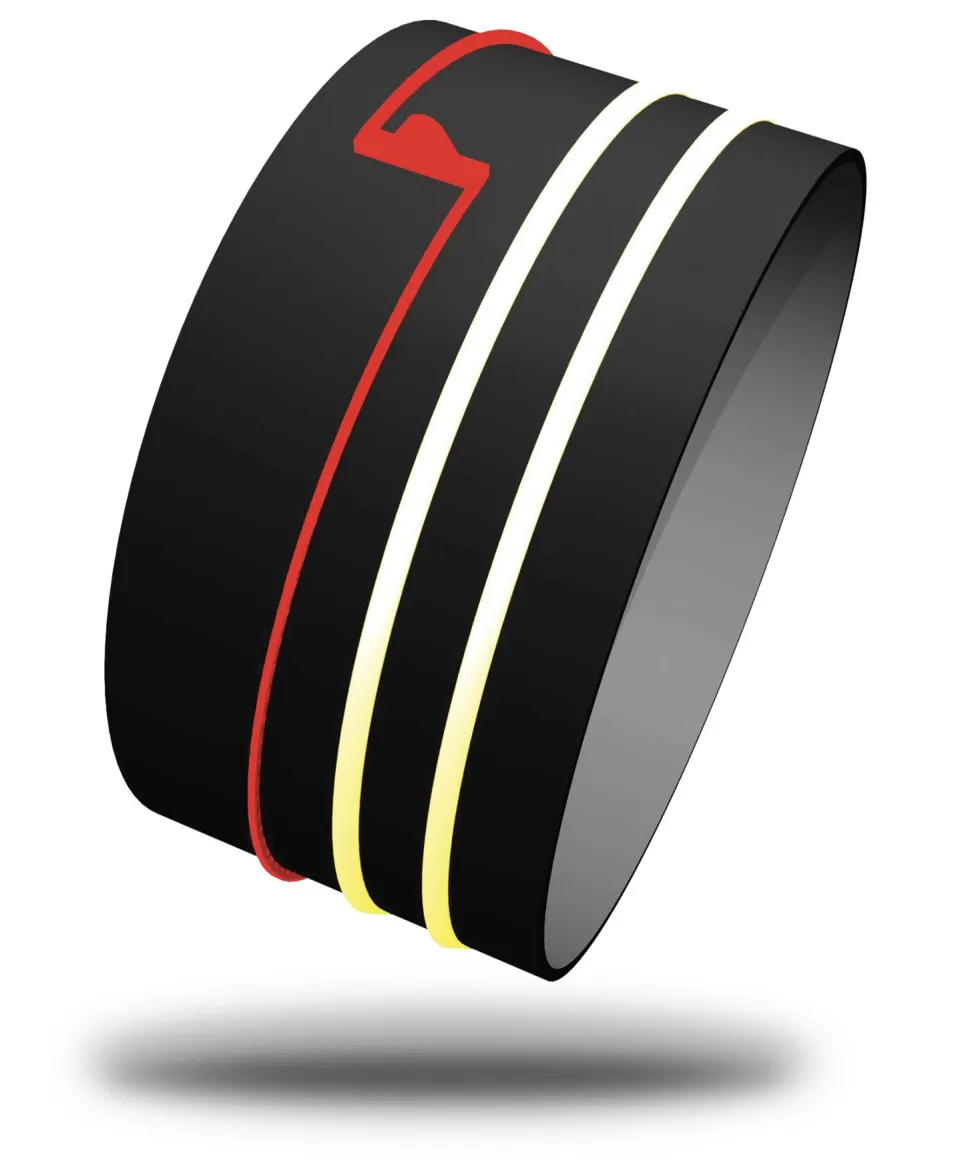

Un manicotto interno in PEAD lungo circa 45 cm, con spessore da 5 a 10 mm secondo il diametro, è presaldato in stabilimento in una canna; la parte sporgente ha due gole con guarnizioni in EPDM. L'altra canna si innesta fino alla battuta.
La tenuta garantita è di 1 bar in pressione e 0,3 bar in depressione, ma le prove interne hanno superato i 4 bar, limite degli strumenti di misura. Il sistema è brevettato e permette di tagliare le tubazioni in cantiere secondo le necessità.
3. Saldatura con apporto di materiale
Per tubi dal DN/DI 1400 in su, due canne vengono accostate e saldate dall'interno per estrusione di polietilene con estrusore manuale, secondo la DVS 2207-4, da personale qualificato Paladeri, che può anche formare le squadre in cantiere.
Tenuta garantita di 1 bar in pressione e 0,3 bar in depressione; nelle prove interne oltre 3 bar. La saldatura protegge anche dall'ingresso delle radici.

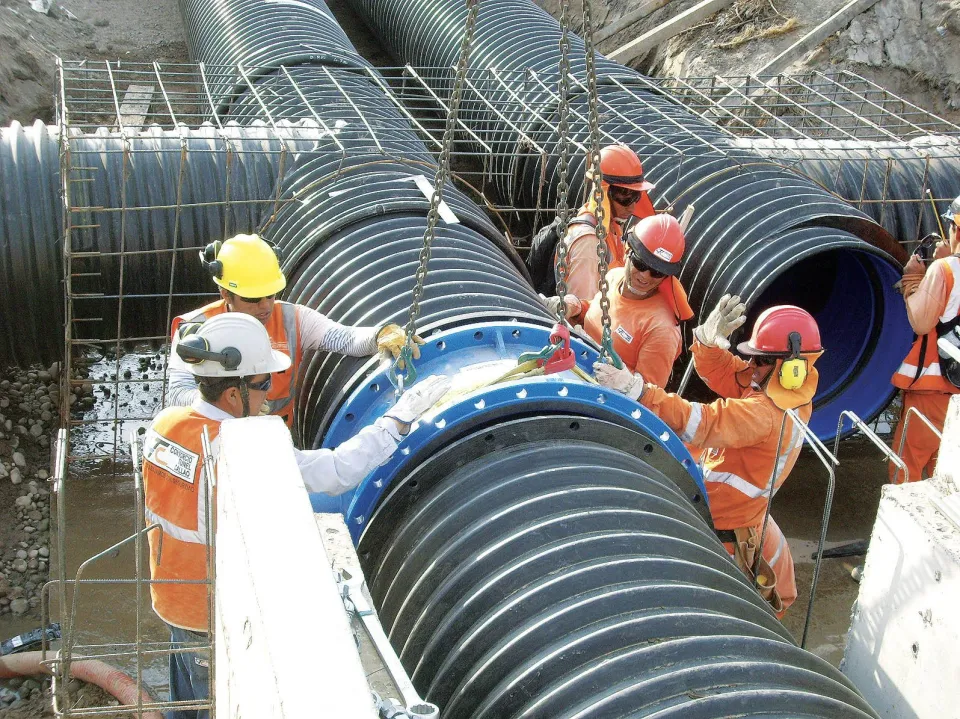

4. Giunzione a flangia
Fino al DN/DI 1000 si presalda in stabilimento una cartella a codolo corto in PEAD con flangia libera in acciaio. La giunzione serve per collegare pezzi speciali come saracinesche flangiate, per scarichi subacquei e per unire gli elementi di vasche e volumi di accumulo, e si può smontare facilmente.
Il serraggio è un processo speciale: bulloni lubrificati, sequenza a croce, chiave dinamometrica a coppia crescente, ripresa del serraggio dopo 4 ore e, oltre i 400 mm, dopo 24 ore. Un rapporto dell'Università di Padova ne documenta la tenuta.
