Quatre systèmes d'assemblage, tous étanches selon la UNI EN 1277, qui ont largement dépassé en laboratoire les limites de la norme.
Étanchéité
La norme UNI EN 1277 exige l'étanchéité jusqu'à 0,5 bar en pression et 0,3 bar en dépression. Les assemblages PALADEX vont au-delà grâce à la rigidité des éléments mâle et femelle, fabriqués comme le tube lui-même, aux joints en EPDM et aux tolérances réduites. Il en résulte une sécurité et une fiabilité accrues du réseau.

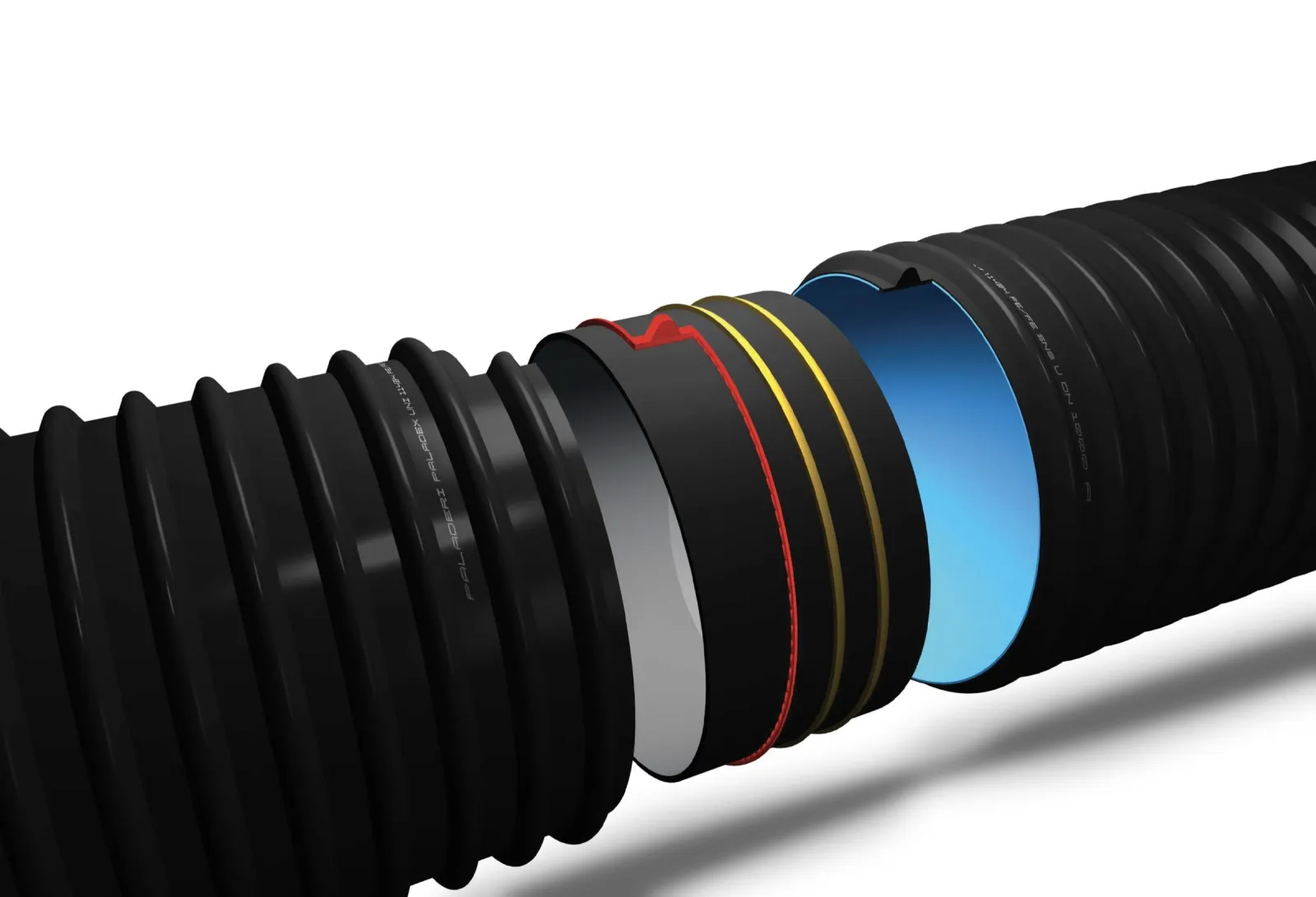

1. Assemblage à emboîture

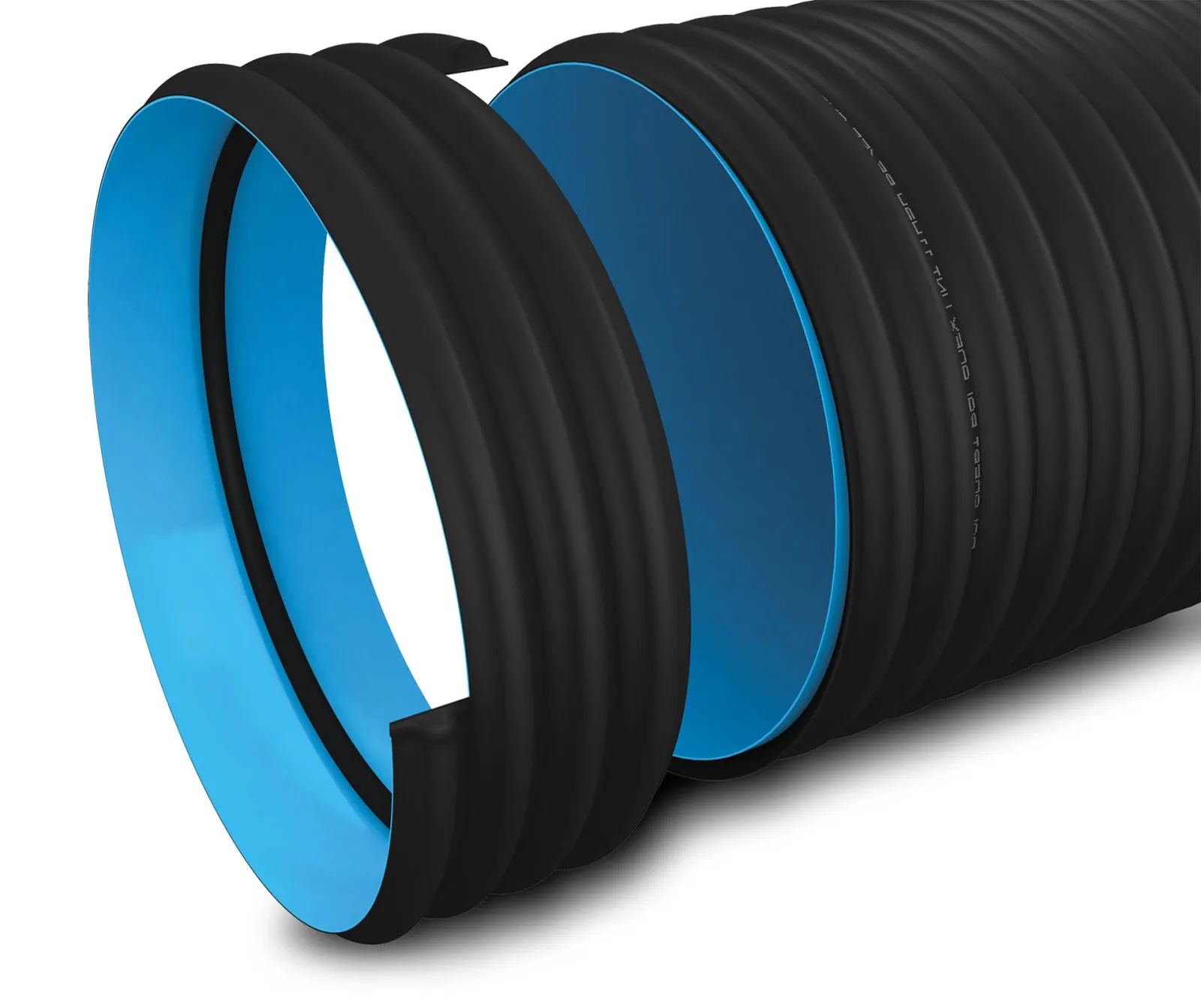

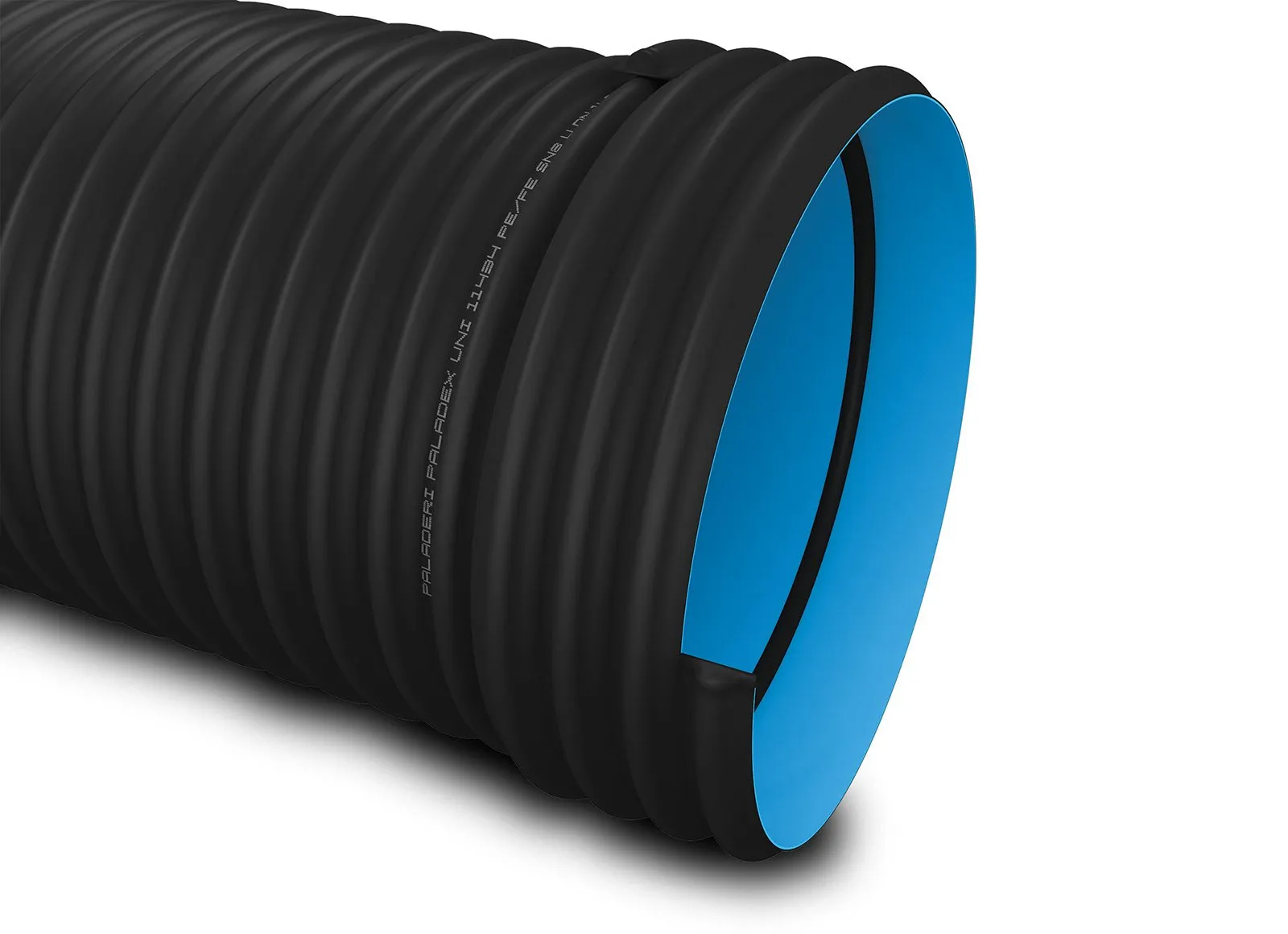

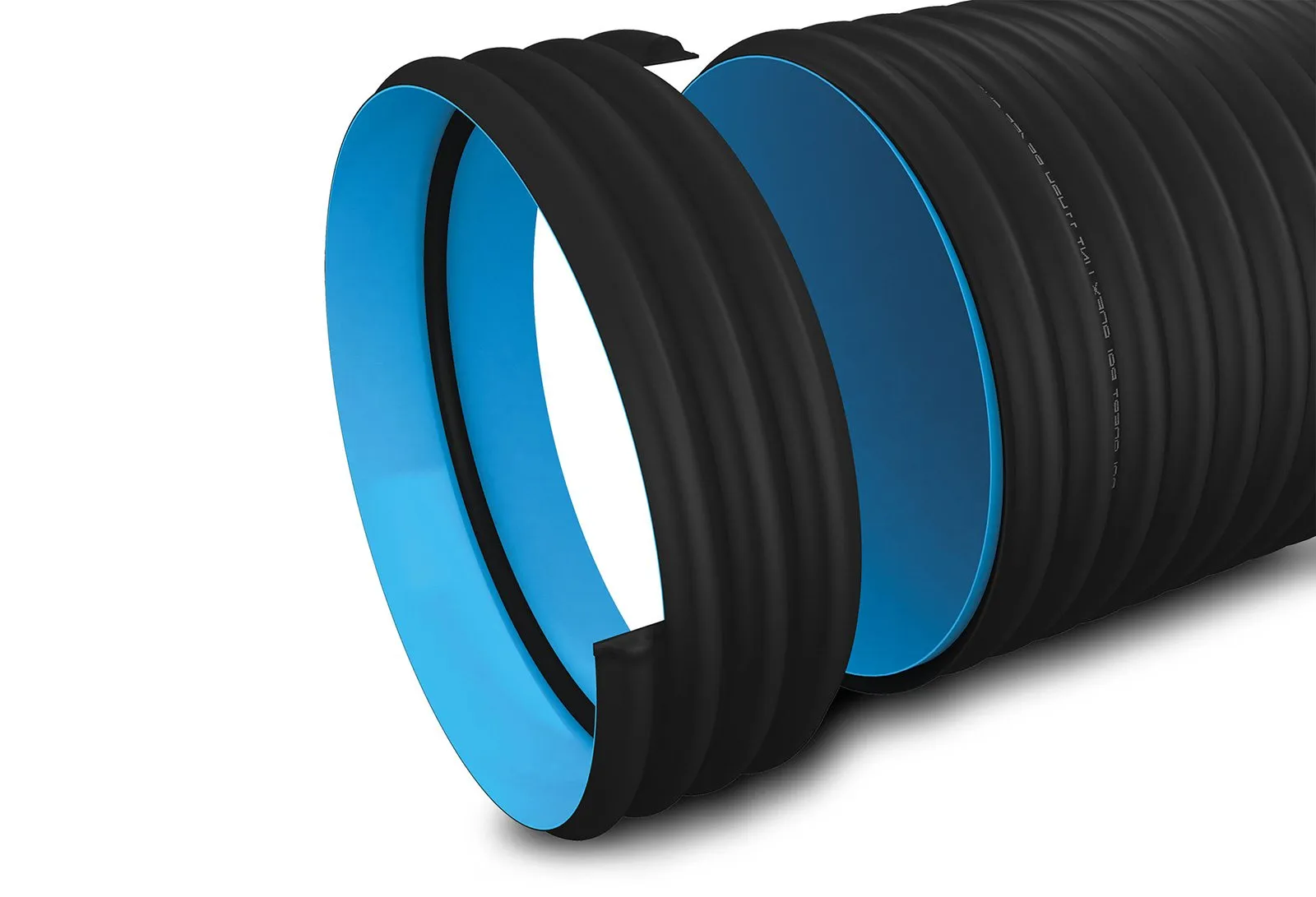

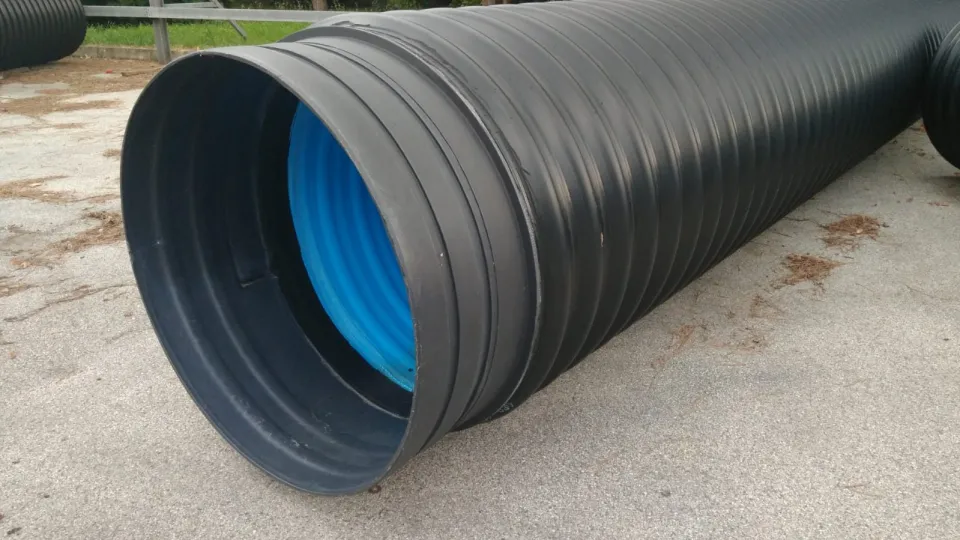

À une extrémité du fût, une bague en PEHD comportant une gorge pour un joint à lèvre en EPDM (UNI EN 681) est soudée en usine ; à l'autre, une emboîture réalisée à partir d'un tronçon de tube PALADEX, avec une butée intérieure. À l'aide d'un lubrifiant, le bout mâle est engagé dans l'emboîture sur environ 30 cm jusqu'à la butée, en comprimant le joint.
Étanchéité garantie jusqu'à 1 bar en pression et 0,3 bar en dépression. Le bout mâle et l'emboîture ayant une paroi structurée renforcée d'acier, l'assemblage présente une rigidité annulaire double de celle du tube et ne s'ovalise pas, l'ovalisation étant l'une des causes de fuite les plus fréquentes.
- Installation facile et rapide

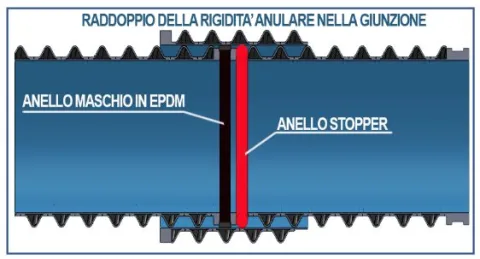

- Rigidité annulaire doublée au niveau de l'assemblage
- Tolérance angulaire accrue
2. Assemblage par manchon

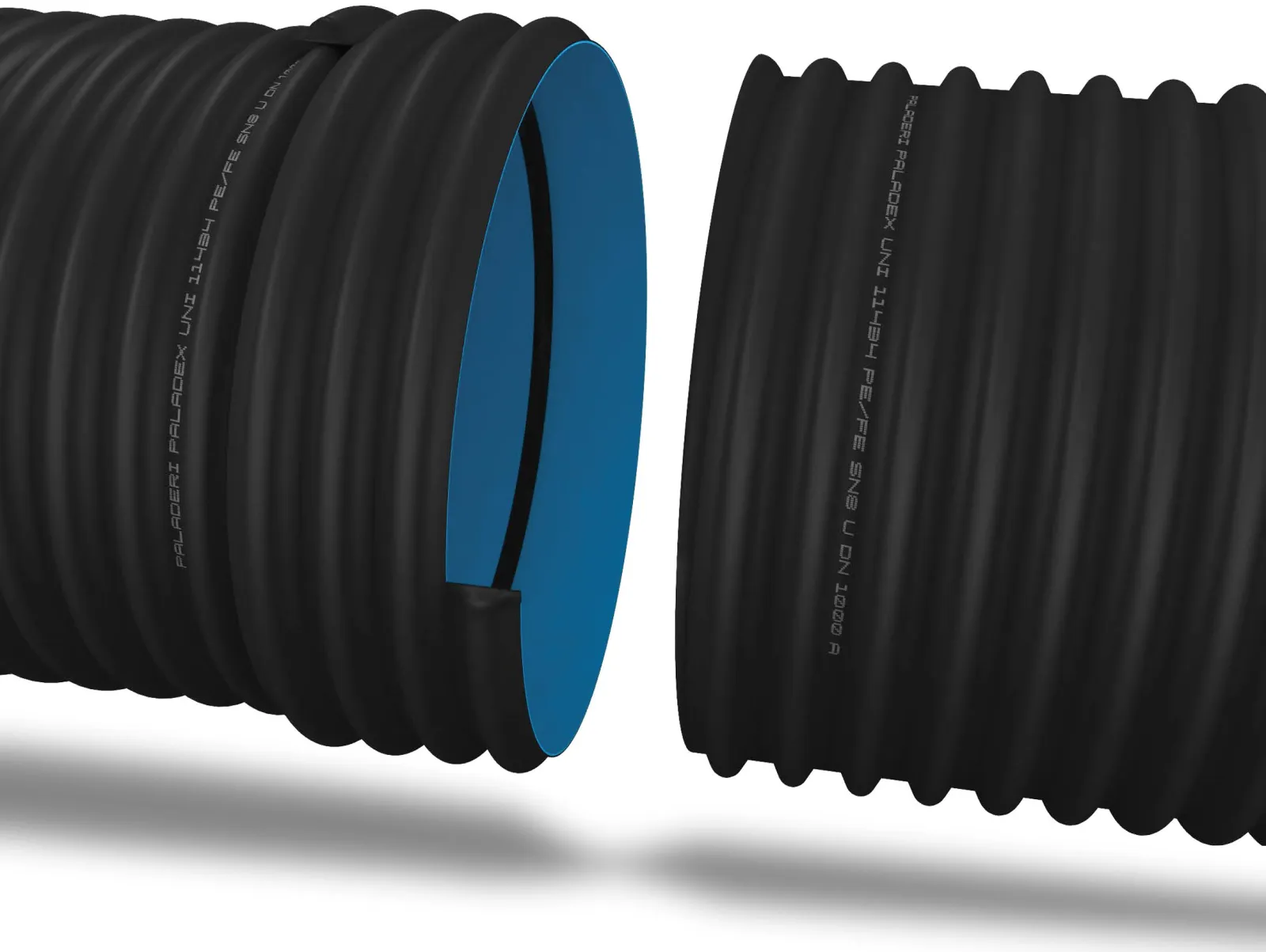

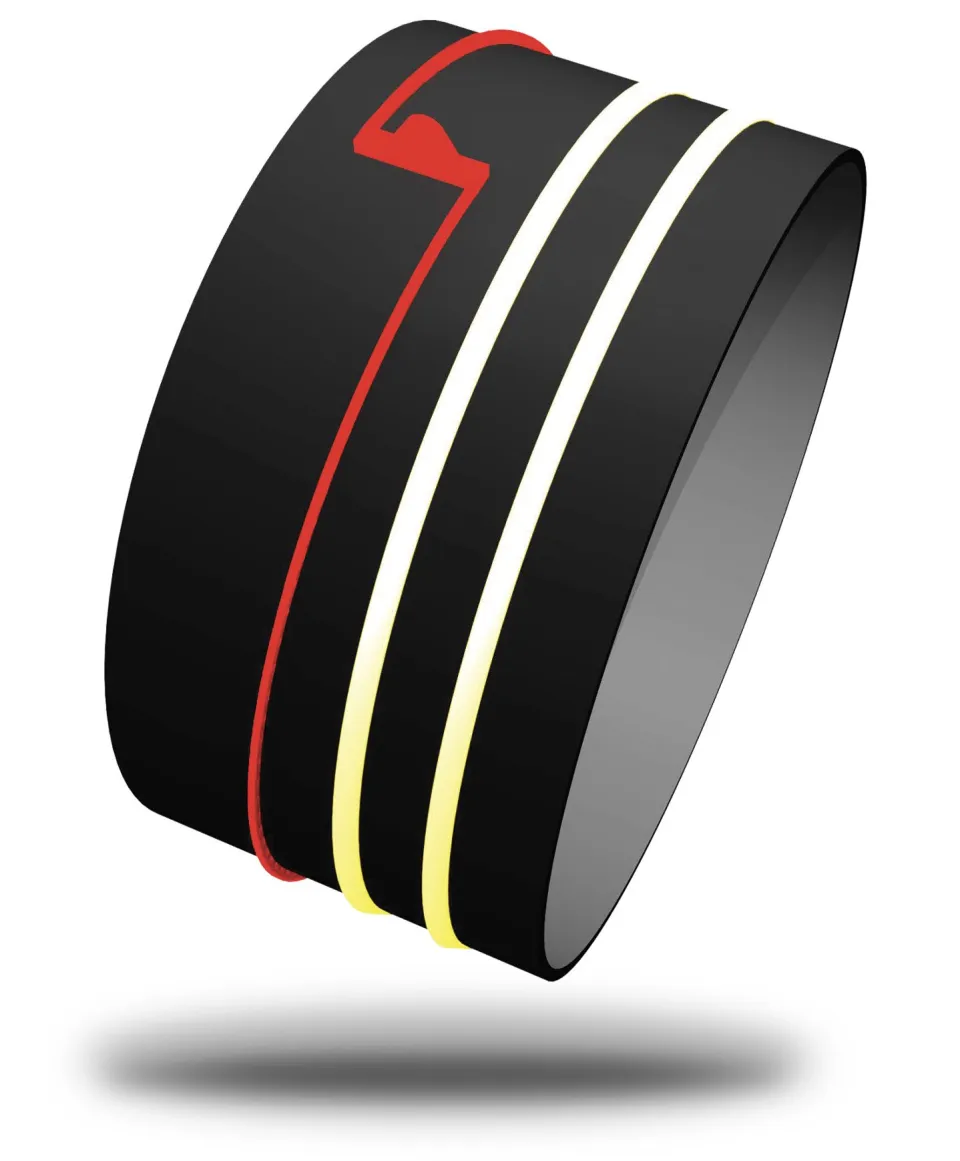

Un manchon intérieur en PEHD d'environ 45 cm de long, d'une épaisseur de 5 à 10 mm selon le diamètre, est présoudé en usine dans un fût ; la partie saillante comporte deux gorges équipées de joints en EPDM. L'autre fût s'emboîte jusqu'en butée.

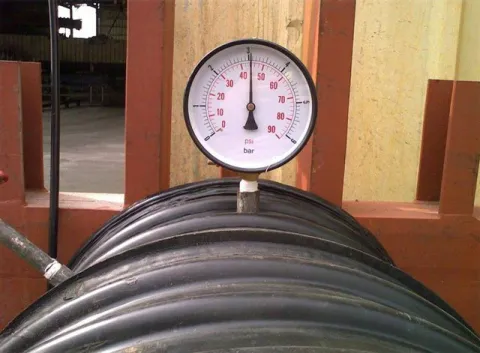

L'étanchéité garantie est de 1 bar en pression et 0,3 bar en dépression, mais les essais internes ont dépassé 4 bar, limite des instruments de mesure. Le système est breveté et permet de couper les tubes sur chantier selon les besoins.
3. Soudure avec apport de matière

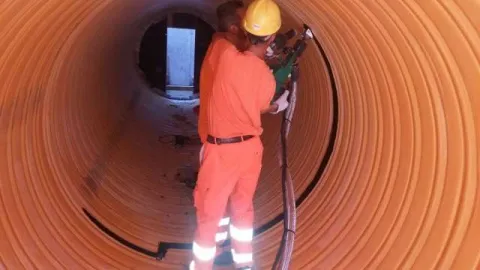

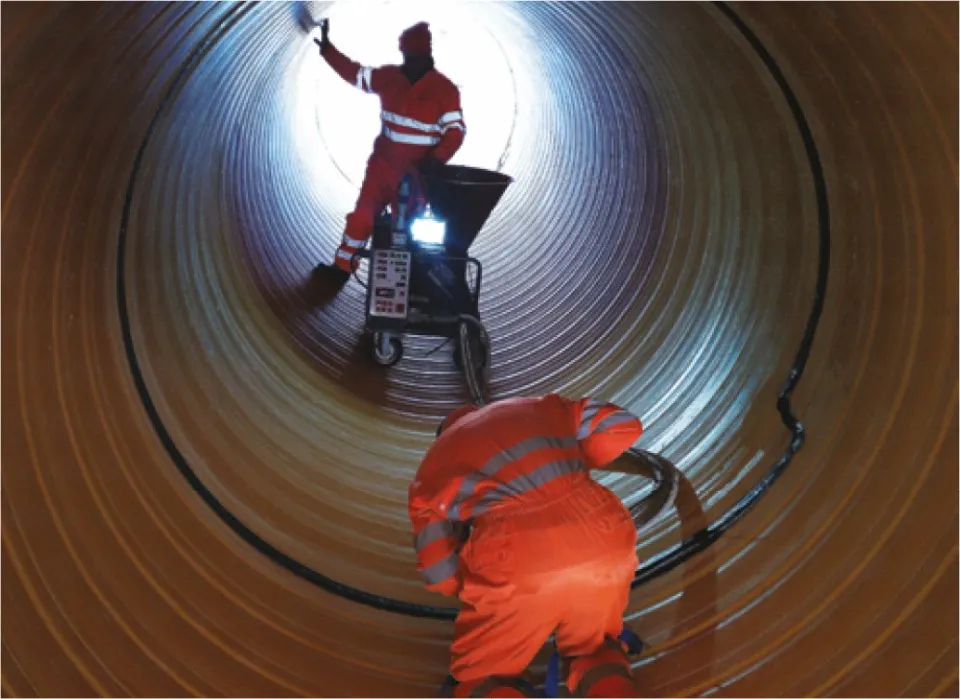

Pour les tubes à partir du DN/DI 1400, deux fûts sont mis bout à bout et soudés de l'intérieur par extrusion de polyéthylène à l'aide d'une extrudeuse manuelle, selon la DVS 2207-4, par du personnel qualifié Paladeri, qui peut également former les équipes sur chantier.
Étanchéité garantie de 1 bar en pression et 0,3 bar en dépression ; plus de 3 bar lors des essais internes. La soudure protège également contre la pénétration des racines.
4. Assemblage à brides

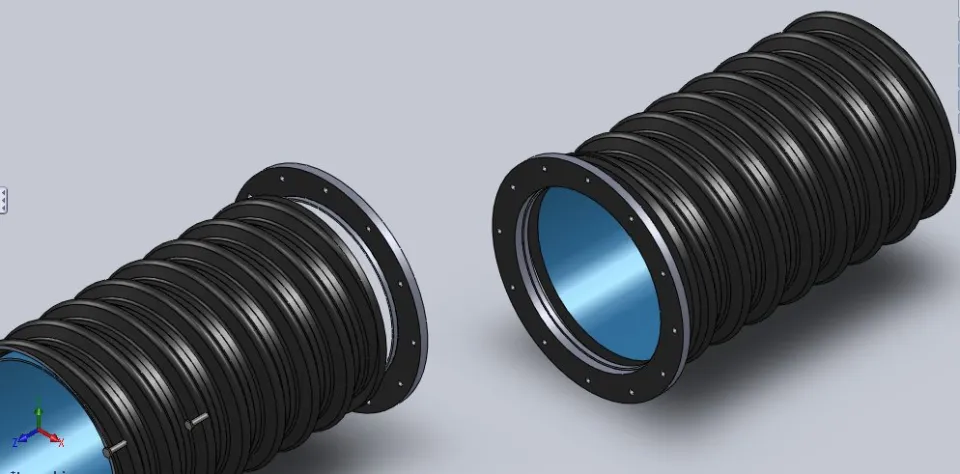

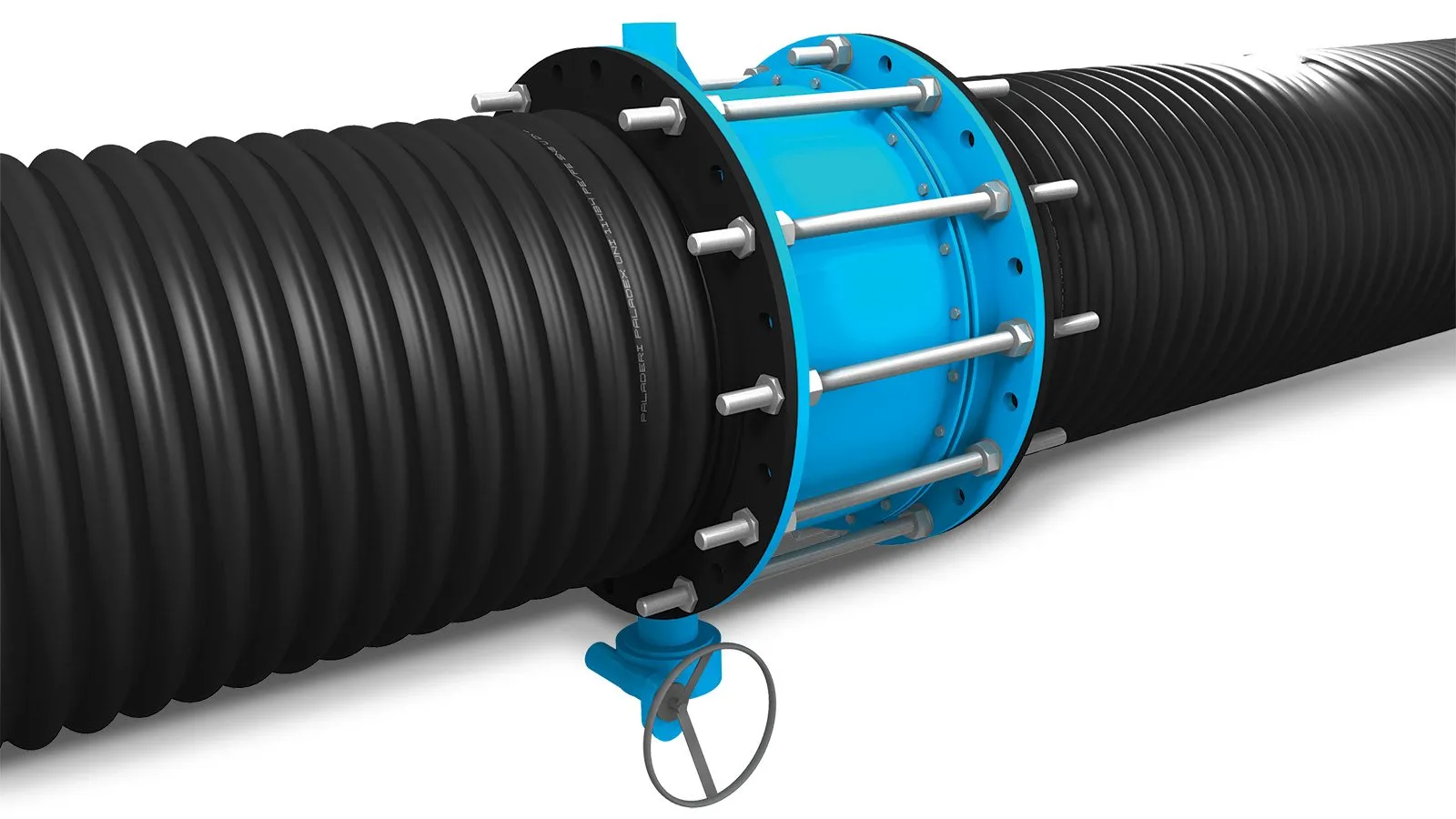

Jusqu'au DN/DI 1000, un collet à queue courte en PEHD avec bride libre en acier est présoudé en usine. Cet assemblage sert à raccorder des pièces spéciales telles que des vannes à opercule à brides, pour les rejets subaquatiques et pour relier les éléments de bassins et de volumes de stockage ; il se démonte facilement.
Le serrage est un procédé spécial : boulons lubrifiés, séquence en croix, clé dynamométrique à couple croissant, resserrage après 4 heures et, au-delà de 400 mm, après 24 heures. Un rapport de l'Université de Padoue en atteste l'étanchéité.
Images des assemblages
