PALADEX-Rohrsysteme · UNI 11434
Rohre aus Stahl und Polyethylen für Kanalnetze, Siedlungsentwässerung und wasserbauliche Infrastruktur

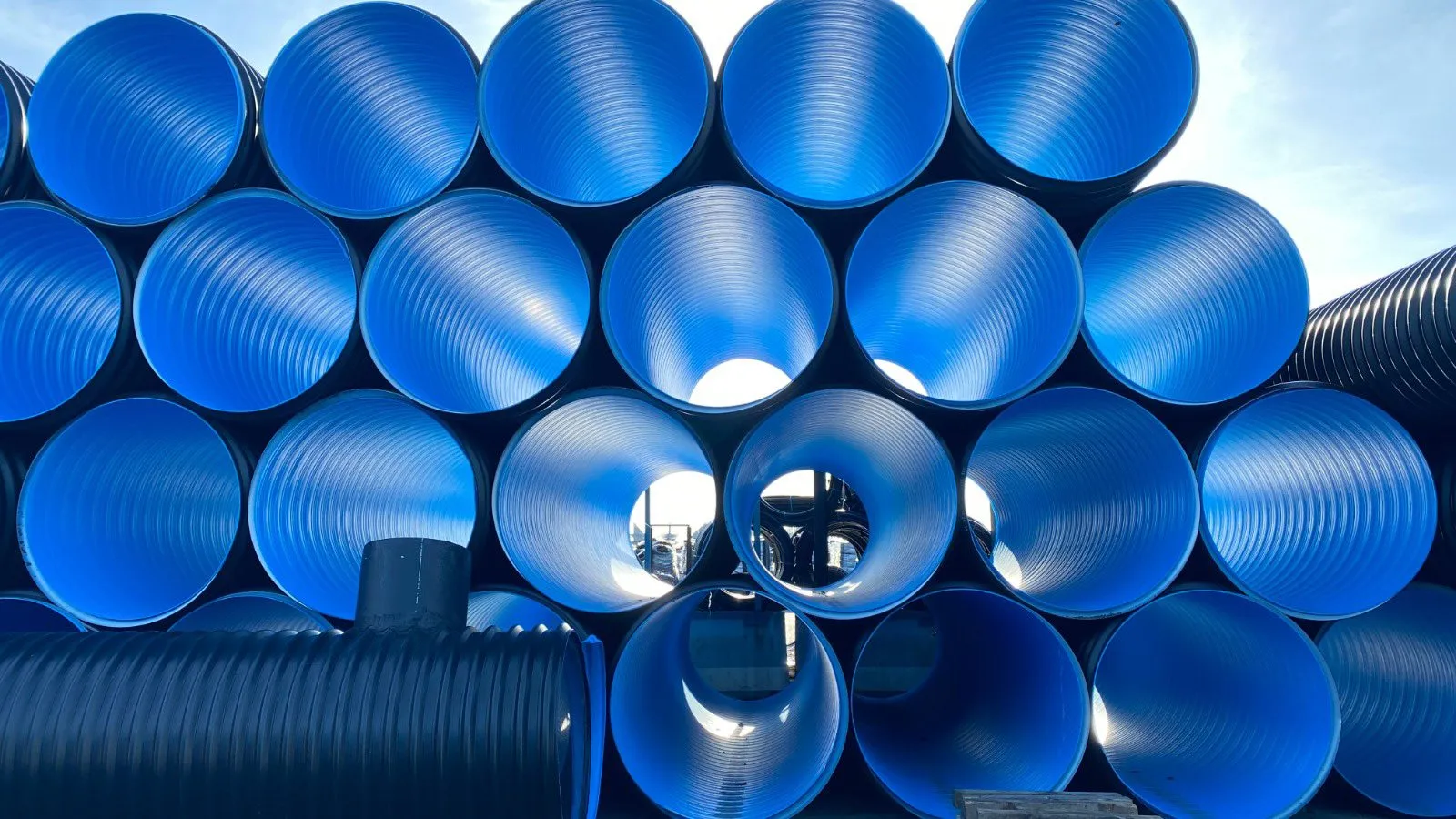

Paladeri fertigt im Werk Villadose (Rovigo) spiralgewickelte Verbundrohre aus verzinktem Stahl und Polyethylen nach UNI 11434 mit Innendurchmessern von 250 bis 3000 mm und Steifigkeitsklassen bis SN 20.
- Innendurchmesser
- von 250 bis 3000 mm
- Ringsteifigkeit
- von SN 4 bis SN 20
- Baulänge
- bis 13,40 m
- Produktnorm
- UNI 11434
Anwendungsbereiche

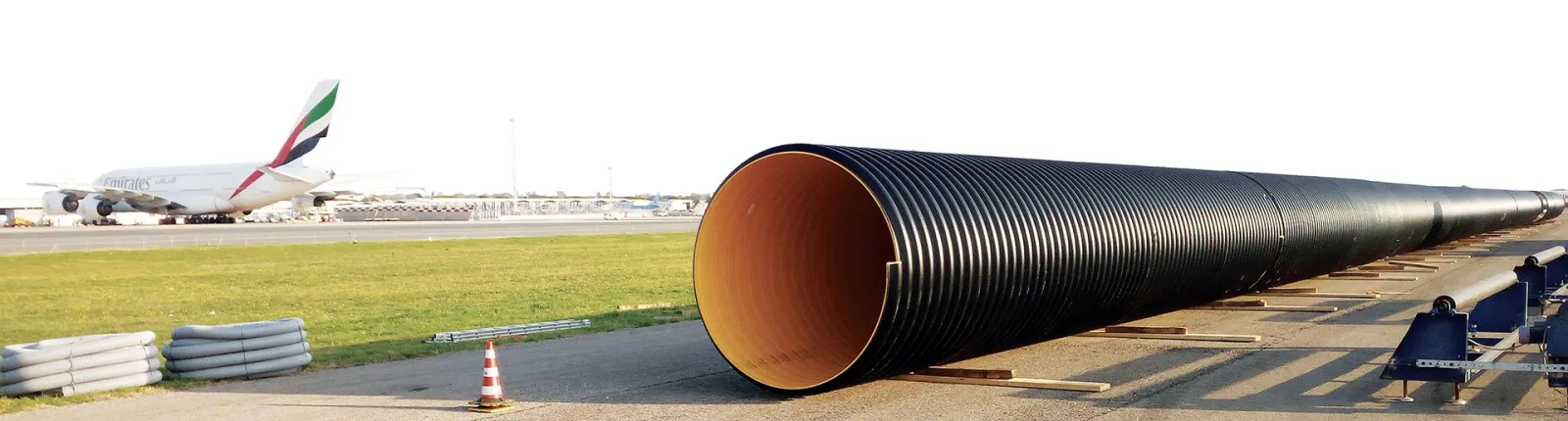

PALADEX-Rohrsysteme werden in Freispiegelkanälen und wasserbaulichen Anlagen eingesetzt, bei denen große Nennweiten, hohe Belastbarkeit und kurze Verlegezeiten gefragt sind.
-
Kanalisation und AbwasserAbwassersammler und Freispiegelkanäle mit großen Durchmessern.
-
Siedlungsentwässerung und NiederschlagswasserRückhaltung, gedrosselte Einleitung, Regenwasserbehandlung und Entwässerung.
-
Wasserleitungen, Bewässerung und SpeicherungBewässerungsleitungen im Freispiegel sowie Behälter für Trink- und Löschwasser.
-
InfrastrukturDammquerungen, Durchlässe, Leitungskanäle und Tunnelbelüftung.

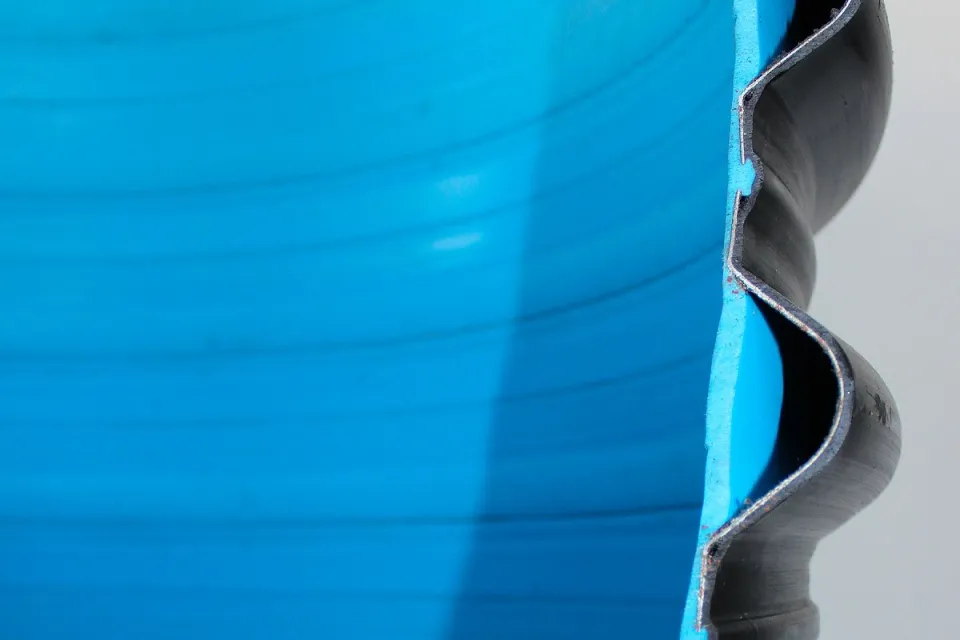

Der Wandaufbau des PALADEX-Rohrs
Das PALADEX-Rohr entsteht durch kontinuierliches schraubenförmiges Wickeln eines omegaförmig profilierten verzinkten Stahlbands, das vollständig zwischen zwei Schichten aus Polyethylen hoher Dichte (PE-HD) eingebettet ist.
Der Stahl, dessen Elastizitätsmodul rund 200-mal so hoch ist wie der von Polyethylen, liefert die Ringsteifigkeit; das Polyethylen schützt den Stahl vor Korrosion und sorgt für eine glatte, abrieb- und chemikalienbeständige Innenoberfläche.
Durch die Kombination beider Werkstoffe wird die Steifigkeitsklasse SN 20 bei geringem Gewicht, kleinerem Außendurchmesser und geringerem Materialeinsatz bei gleicher Leistungsfähigkeit erreicht.
Produkte
Aus dem PALADEX-Rohr entstehen Becken, Speicherbehälter und Bauwerke für die Infrastruktur, komplett im Werk Villadose gefertigt und verschweißt.
PALADEX-RohrleitungenRohre aus Stahl und Polyethylen für Freispiegelkanäle sowie Dränrohre.

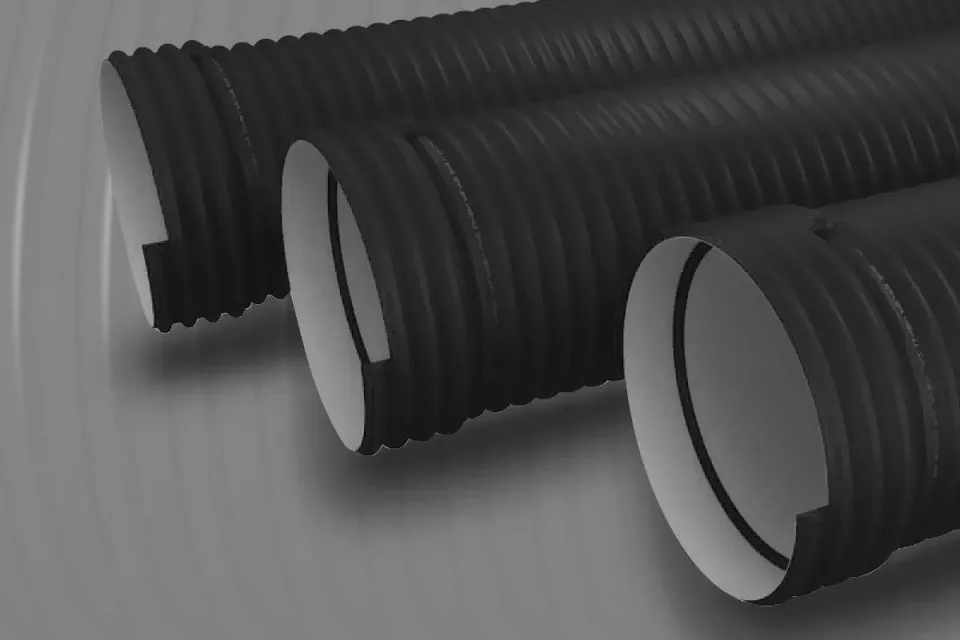

PALADEX-Rohre

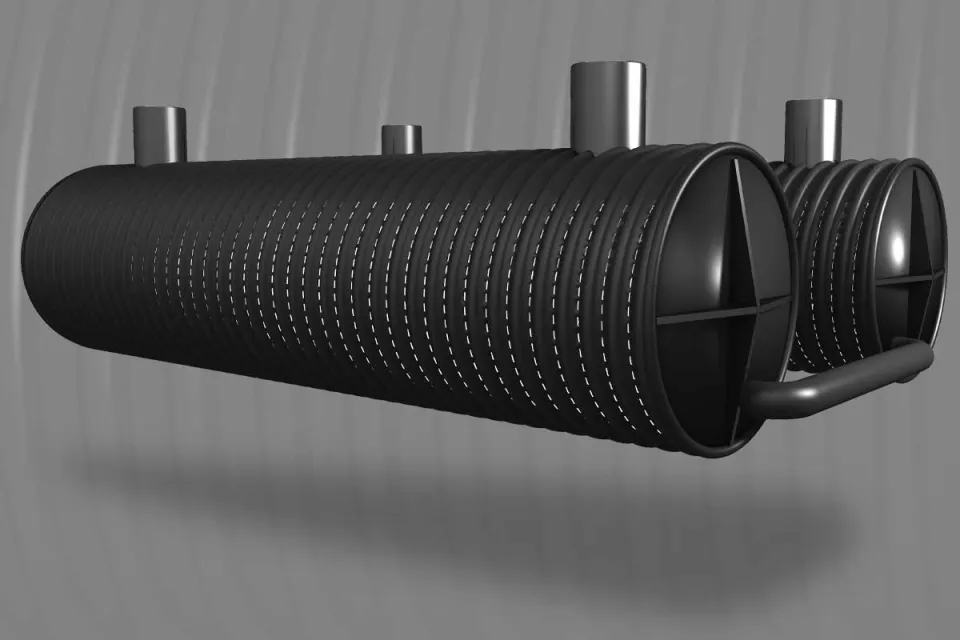

PALADRAIN Dränrohre
PALASTORMBehälter zur Rückhaltung, Versickerung, Behandlung und Speicherung von Regenwasser.
-

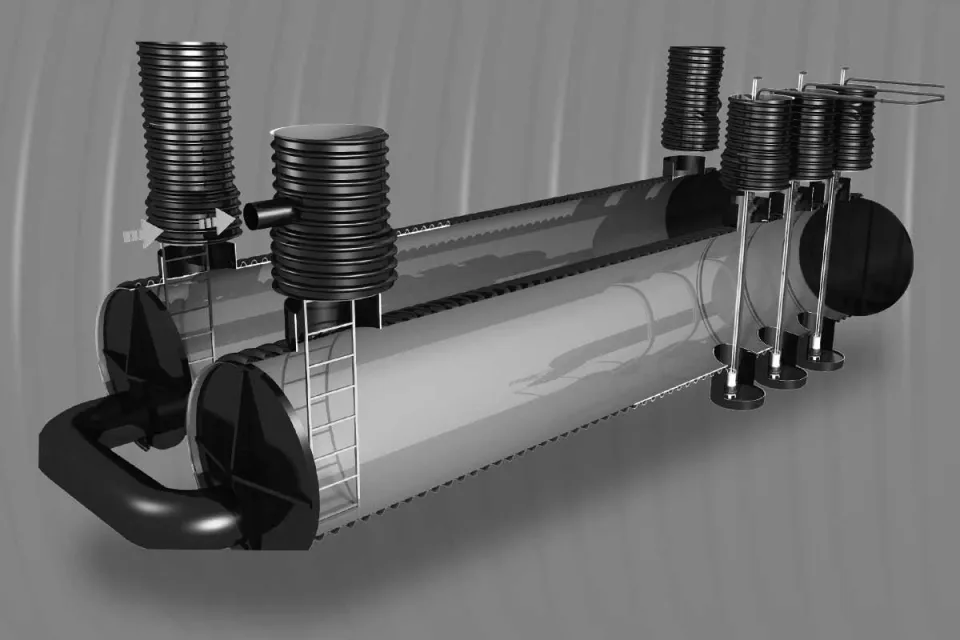

PALARETAIN Rückhaltebehälter
Rückhaltebehälter mit gedrosseltem Abfluss zur Einhaltung der Einleitbegrenzung.
-

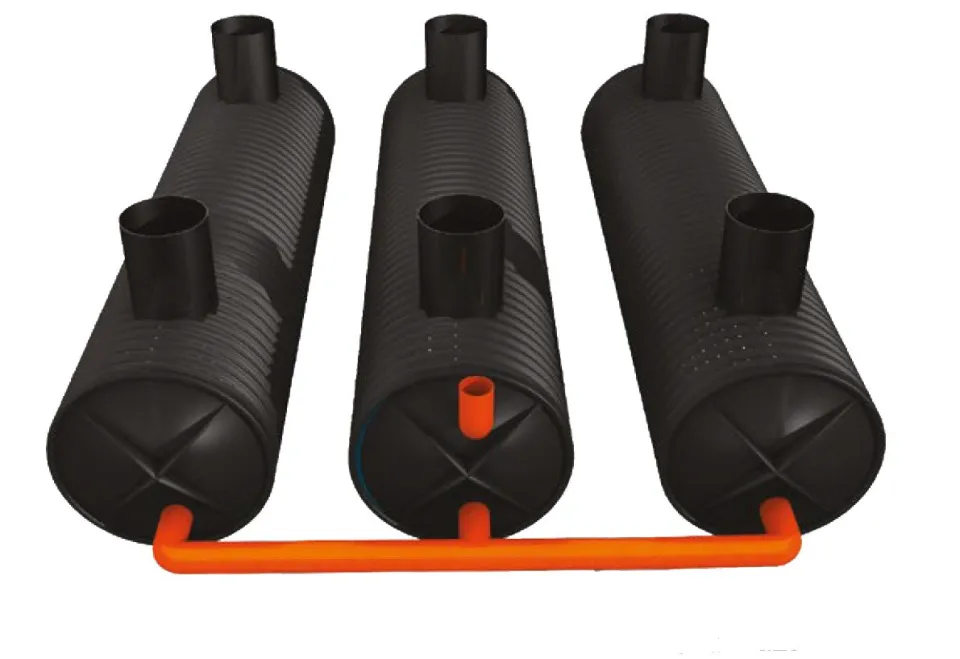

PALADISP Versickerungsanlagen
Befahrbare Rigolen und Sickerschächte zur Einleitbegrenzung.
-

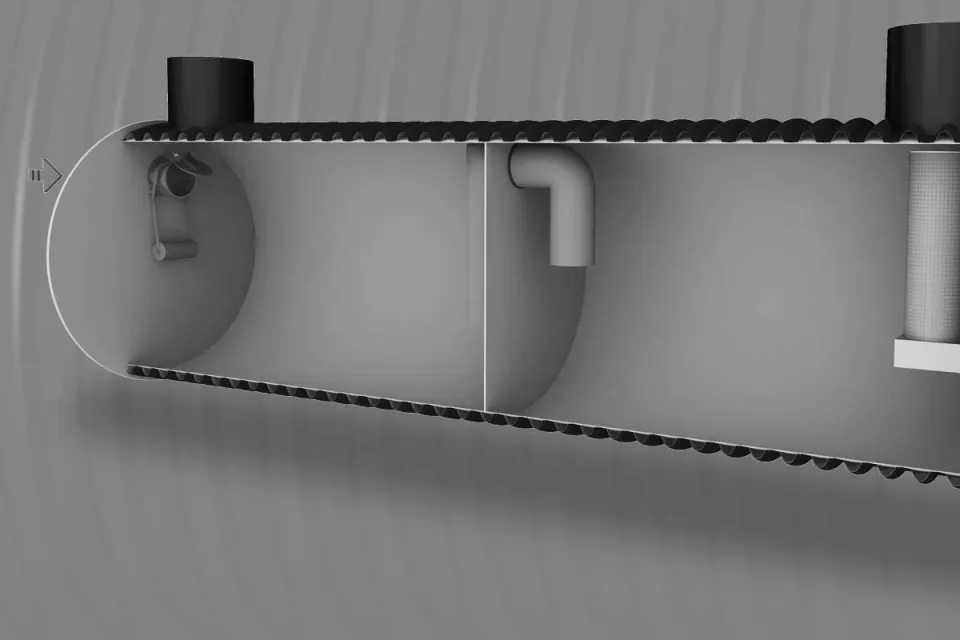

PALAGREEN Regenwasserbehandlungsanlagen
Kontinuierliche Behandlung von kohlenwasserstoffbelastetem Niederschlagswasser (erster Spülstoß).
-

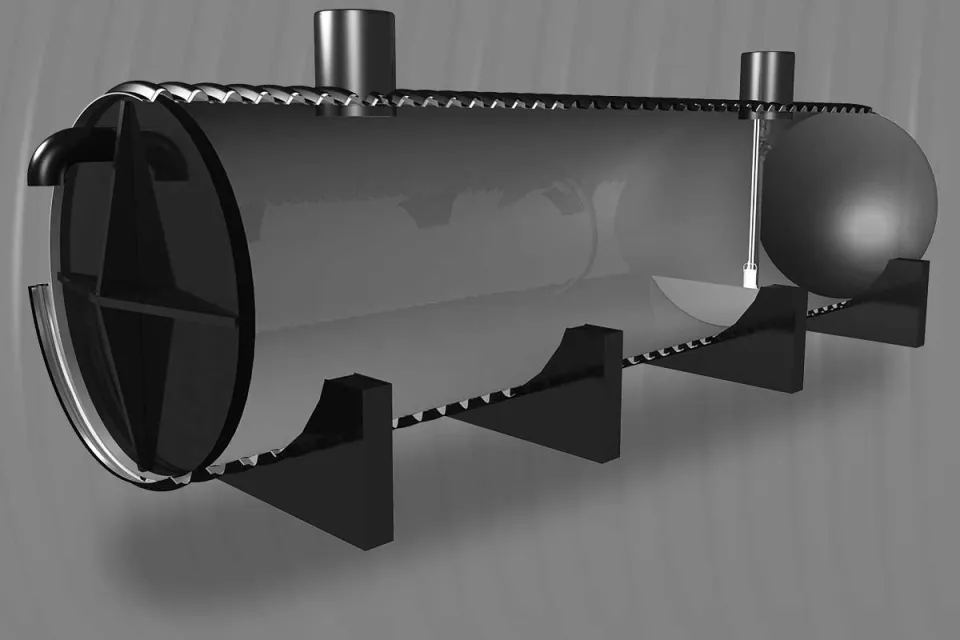

PALATANK Speicherbehälter
Speicherbehälter in Monoblock- oder Modulbauweise für Trinkwasser, Löschwasser und Bewässerung.
PALACONCEPTDurchlässe, begehbare Leitungskanäle und Pumpstationen.
-
PALAROAD Durchlässe und Querungen
Tunnel und Durchlässe unter Straßen, Bahnstrecken und Dämmen bis DN 3000.
-

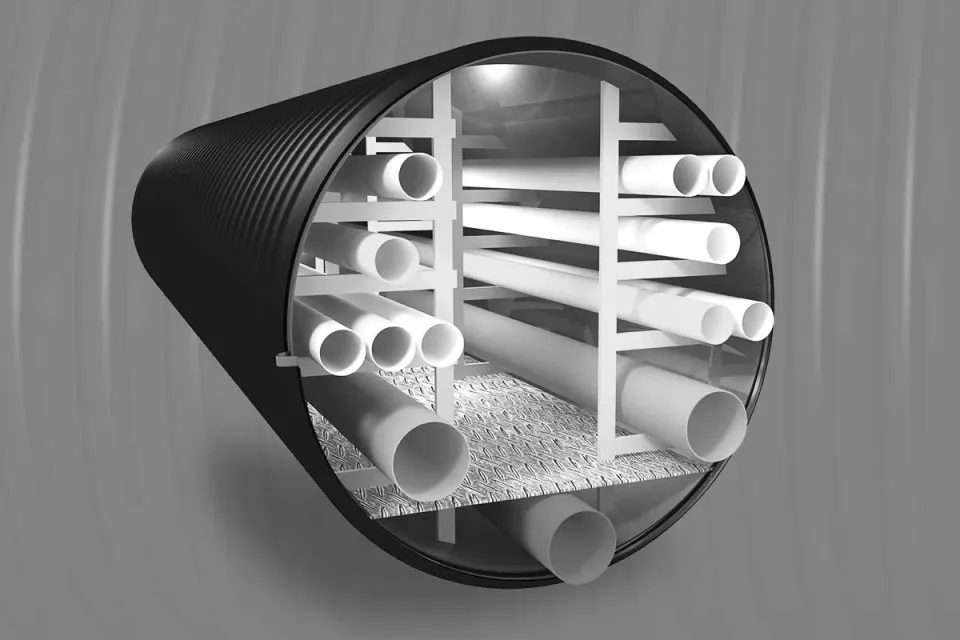

PALATECH Leitungskanäle
Begehbare Leitungskanäle für Strom-, Daten- und Glasfasernetze sowie weitere Versorgungsleitungen.
-

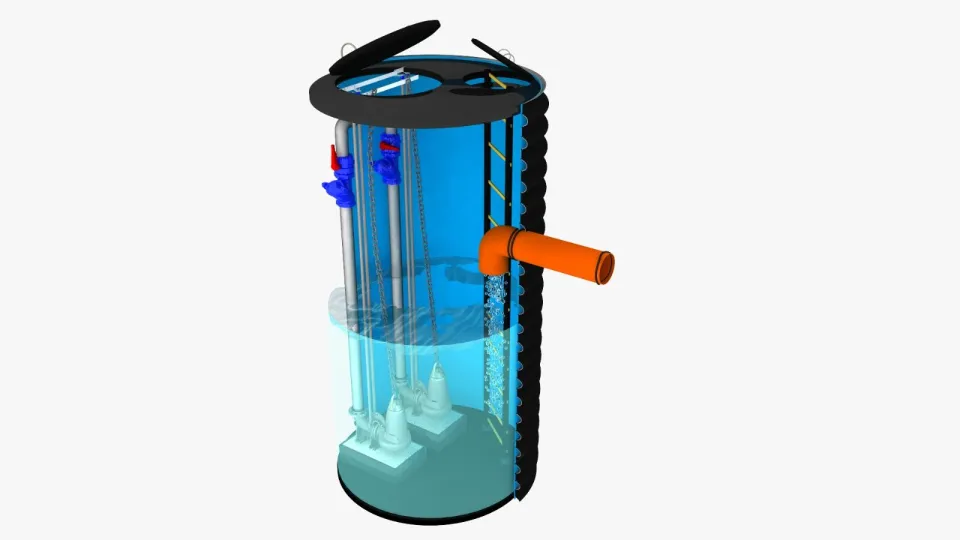

PALAPUMP Pumpstationen
Automatische Pumpstationen zum Sammeln und Fördern von Wasser.
Gewicht im Vergleich
Bei gleichem Durchmesser und gleicher Ringsteifigkeit wiegt das PALADEX-Rohr DN 1200 SN 8 durchschnittlich 70 kg/m. Das geringe Gewicht bedeutet niedrigere Transportkosten, leichteres Hebegerät und kürzere Verlegezeiten.
| PALADEX aus Stahl und Polyethylen | 70 kg/m |
|---|---|
| Wickelrohr aus reinem Polyethylen | 120 kg/m |
| Stahlbetonrohr | über 1900 kg/m |
Planung

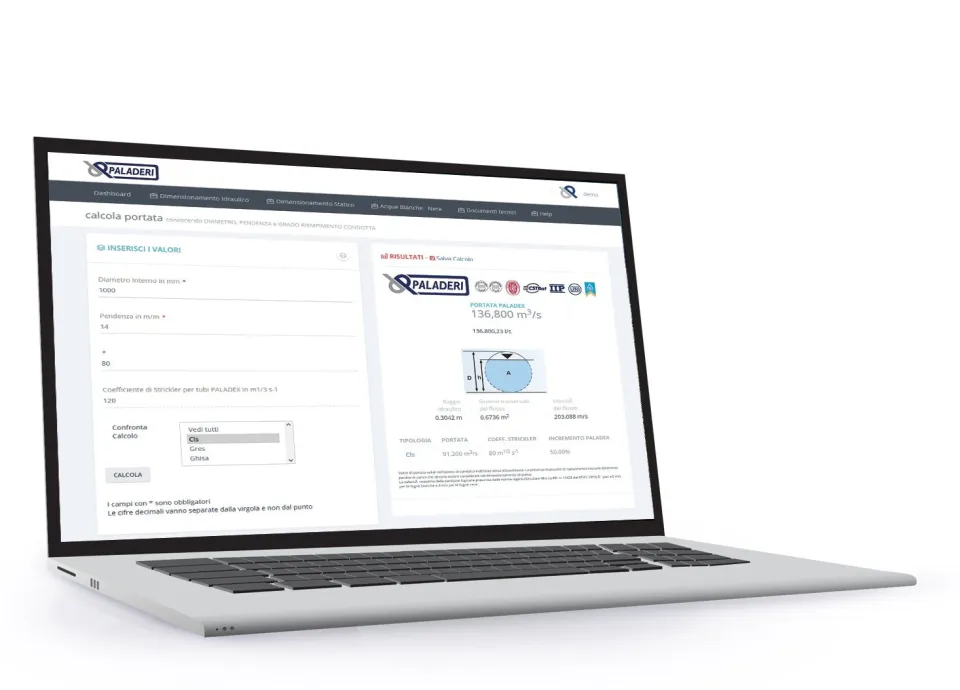

Die Anwendungstechnik von Paladeri unterstützt Planer, Kommunen und Netzbetreiber sowie Bauunternehmen bei der Bemessung von Leitungen, Becken und Behältern. Online stehen eine Software für hydraulische und statische Berechnungen sowie die BIM-Modelle des PALADEX-Systems zur Verfügung.

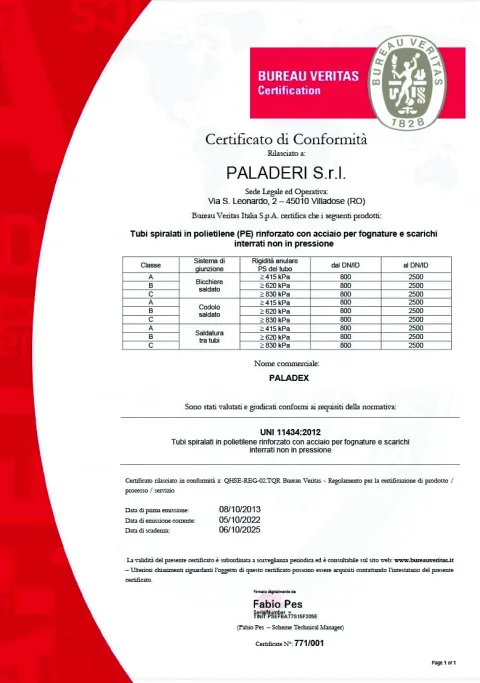

Zertifikate und Prüfungen

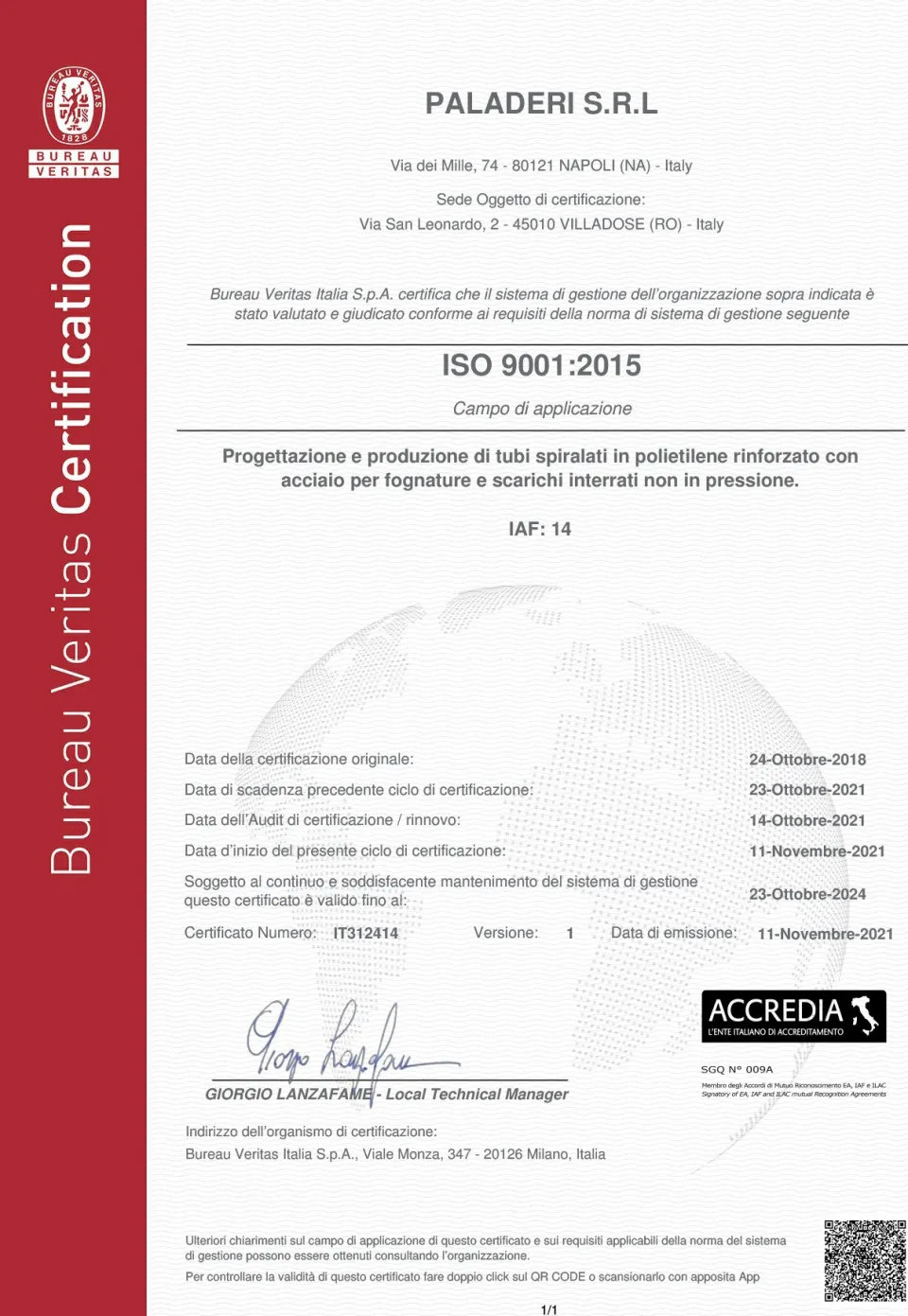

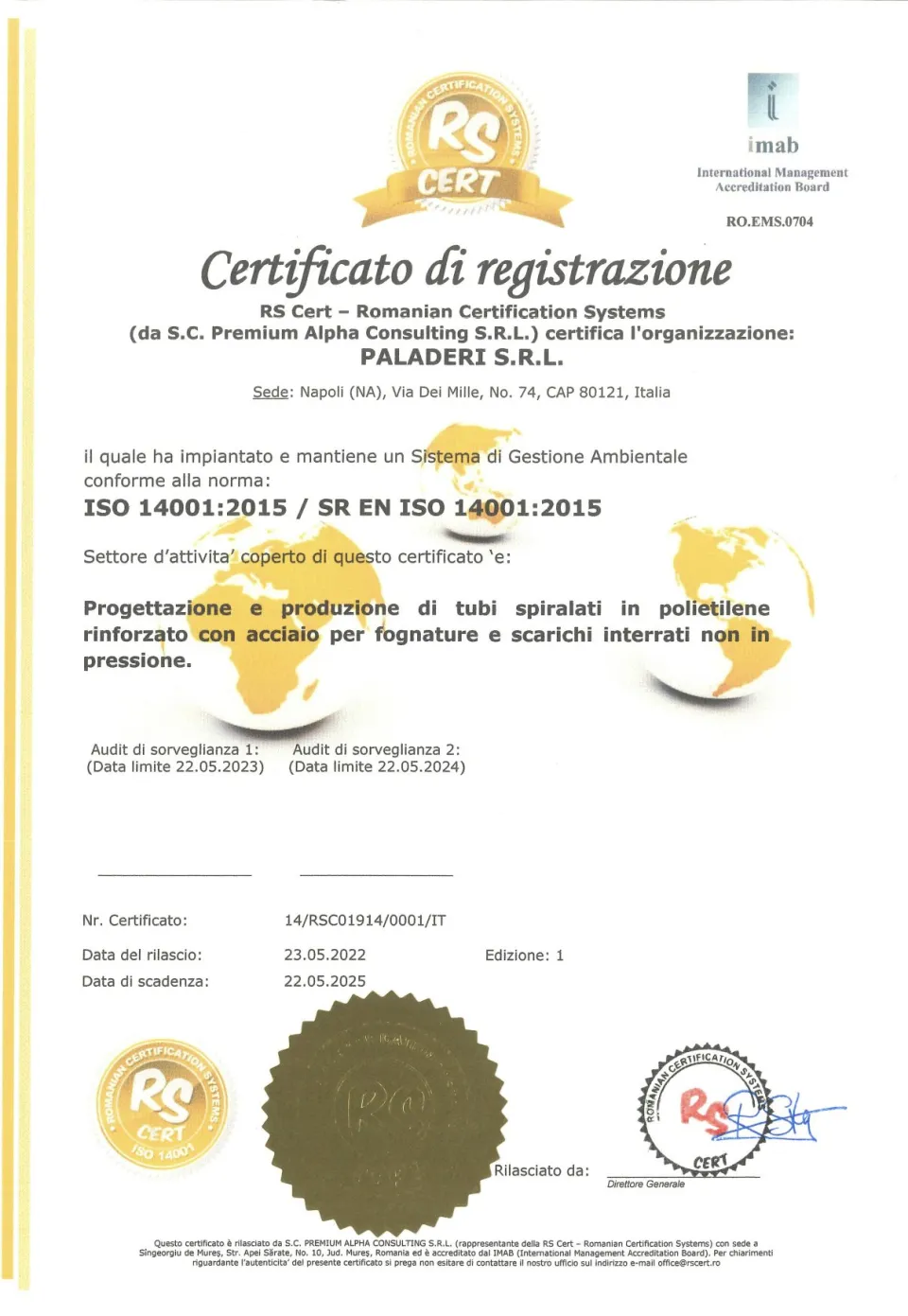

Rohre nach UNI 11434 mit IIP-Kennzeichnung, Qualitätsmanagementsystem nach ISO 9001, zertifizierter Recyclinganteil und Konformität mit den CAM (Criteri Ambientali Minimi, italienische Mindestumweltkriterien).
Fachtagungen
Paladeri veranstaltet gemeinsam mit Ingenieurkammern, Universitäten und RINA Fachtagungen zu Systemen für die Siedlungswasserwirtschaft, für die Fortbildungspunkte vergeben werden.
