PALASTORM: zagospodarowanie wód deszczowych

Zbiorniki retencyjne PALARETAIN

Zbiornik buforowy z rur ze stali i polietylenu, który gromadzi wody opadowe z powierzchni nieprzepuszczalnych i stopniowo oddaje je do sieci lub odbiornika.

Funkcja
Retencja przepływów, niezmienność hydrauliczna
Montaż
Podziemny, pod terenami obciążonymi ruchem
Zbiornik retencyjny PALARETAIN

Zasada działania

Zbiorniki PALARETAIN gromadzą wody opadowe z powierzchni uszczelnionych i oddają je do wód powierzchniowych ze znacznie mniejszym przepływem, spłaszczając falę wezbraniową i chroniąc kanalizację deszczową i ogólnospławną podczas intensywnych opadów.

Odpływ odbywa się zwykle grawitacyjnie, przez umieszczone przy dnie otwory wylotowe o swobodnym wypływie i średnicy mniejszej niż średnica wlotu. Alternatywnie instaluje się pompy zatapialne sterowane z szaf z falownikiem, które regulują pracę i zapewniają projektowy przepływ na odpływie.

Zbiornik PALARETAIN pod parkingiem

Budowa

Zbiornik składa się ze spiralnie zwijanych rur ze stali ocynkowanej DX51D+Z i polietylenu zgodnych z UNI 11434, z wlotami, wylotami i otworami rewizyjnymi z króćców polietylenowych oraz z miejscem na pompy. Nadstawki otworów rewizyjnych są dostępne opcjonalnie.

Rdzeń stalowy jest w sposób ciągły połączony chemicznie ze ściankami z polietylenu, dzięki czemu zbiornik jest znacznie lżejszy od zbiorników z betonu lub GRP, a transport i montaż są szybkie i ekonomiczne.

Przyłącza

Zbiorniki retencyjne włącza się w sieci odwodnienia terenów zurbanizowanych i łączy z rurociągami różnego typu. Przyłącza, otwory rewizyjne i połączenia wykonuje się na wymiar:

  • podłączenie króćcem lub kielichem do rur gładkich z PE, PVC i PP;
  • króćce z tulejami kołnierzowymi z polietylenu dużej gęstości (PE-HD) i kołnierzami luźnymi ze stali ocynkowanej, aluminium, stali nierdzewnej AISI 304 lub stali ocynkowanej powlekanej polipropylenem;
  • kielich elektrooporowy, mufy elektrooporowe do PE-HD do DE 1000 mm, uniwersalne złączki gumowe do DE 1000 mm, kielich z uszczelką, złączki zaciskowe do DE 110 mm, złączki mechaniczne do DE 250 mm.

Objętości orientacyjne

Orientacyjne objętości użytkowe w m³ w zależności od długości całkowitej i średnicy wewnętrznej (mm), do wstępnego wymiarowania: kształt, długości i objętości dostosowuje się do każdego projektu dzięki modułowości systemu.

Długość całkowita (m)ID 1400ID 1640ID 1800ID 2000ID 2200ID 2400ID 3000
4044617491110131204
606792110136165196306
8089122147182220261409
100111153184227275327511
140156214257318385458715
180200275331409494588919
2202453364044996047191 124
2602893974785907148501 328
3403785196257729341 1111 736
4204676417729531 1541 3732 145
5005567639191 1351 3731 6342 554
6006679161 1031 3621 6481 9613 064
7007791 0681 2871 5891 9232 2883 575
8008901 2211 4711 8162 1972 6154 086
9001 0011 3741 6552 0432 4722 9424 596
1 0001 1121 5261 8392 2702 7463 2695 107
1 2001 3351 8312 2062 7243 2963 9226 128
1 4001 5572 1372 5743 1783 8454 5767 150
1 8002 0022 7473 3094 0864 9445 8839 193
2 2002 4473 3584 0454 9946 0427 19111 236

Zdjęcia i tabela wymiarów

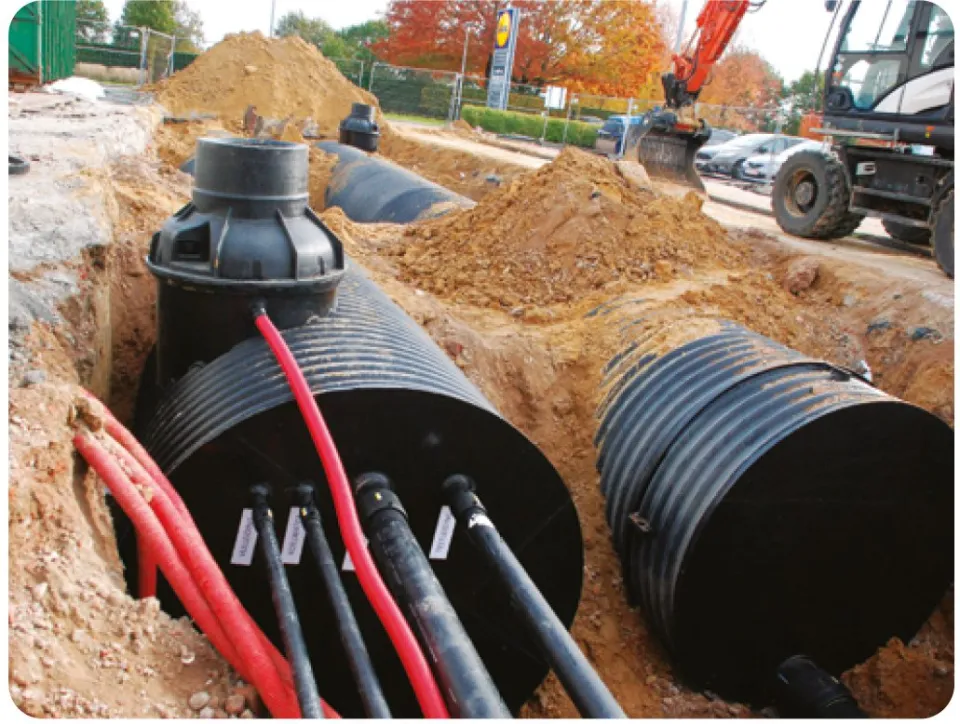

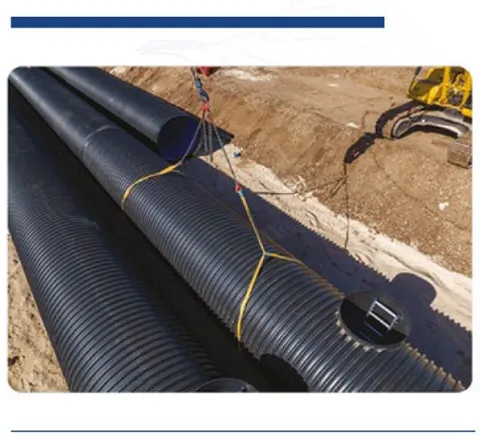

Układanie zbiornika retencyjnego PALARETAIN w wykopie
Układanie zbiornika retencyjnego PALARETAIN w wykopie

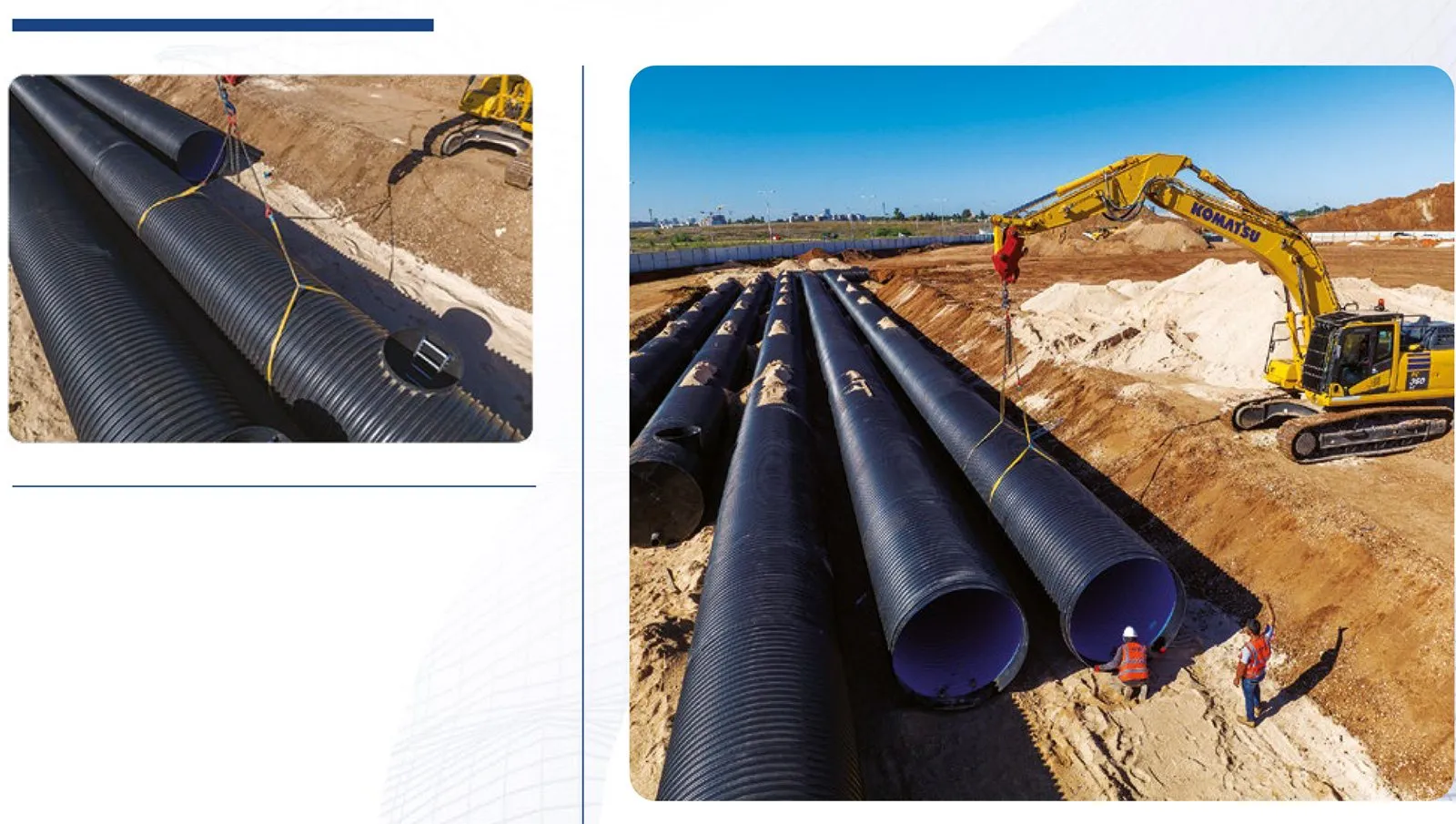

Elementy PALARETAIN ułożone obok siebie podczas montażu
Elementy PALARETAIN ułożone obok siebie podczas montażu

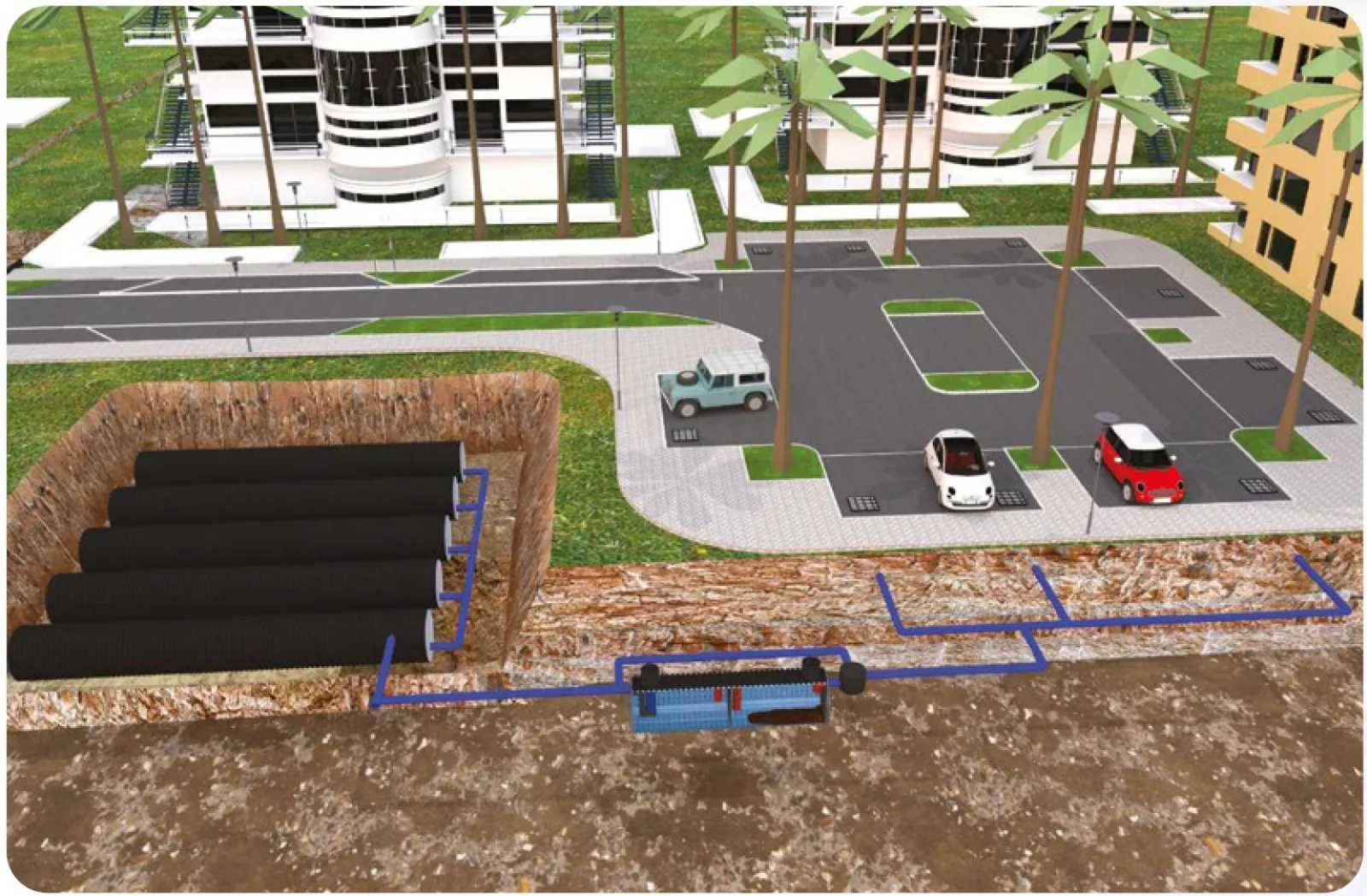

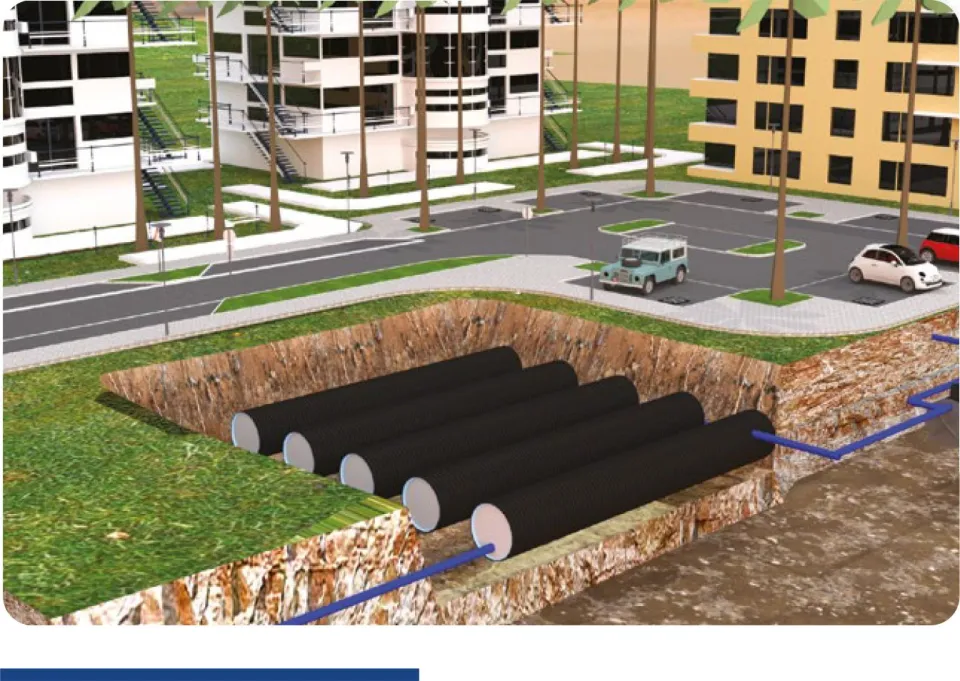

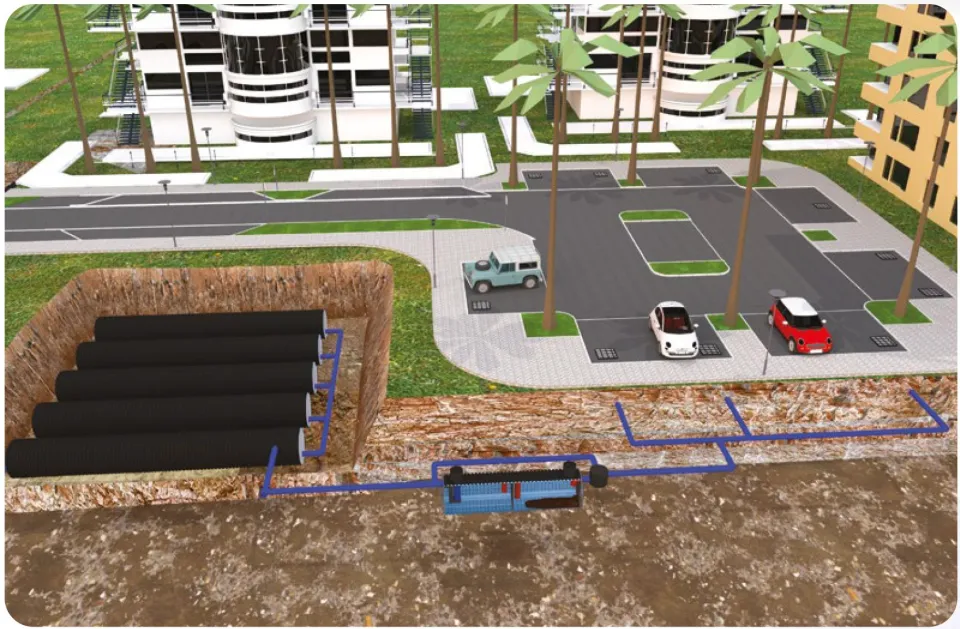

Schemat zbiornika PALARETAIN zakopanego pod parkingiem
Schemat zbiornika PALARETAIN zakopanego pod parkingiem

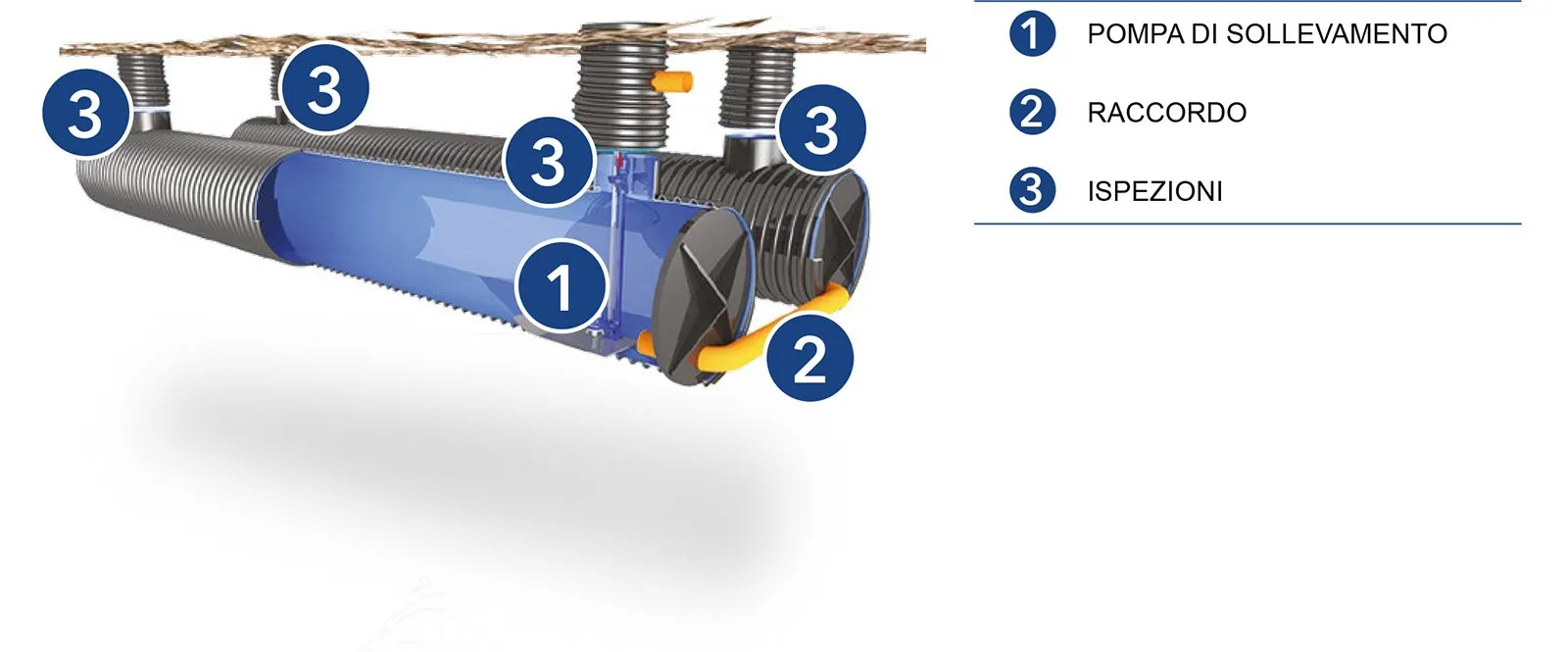

Zbiornik PALARETAIN z komorą pompy, kształtkami i otworami rewizyjnymi
Zbiornik PALARETAIN z komorą pompy, kształtkami i otworami rewizyjnymi

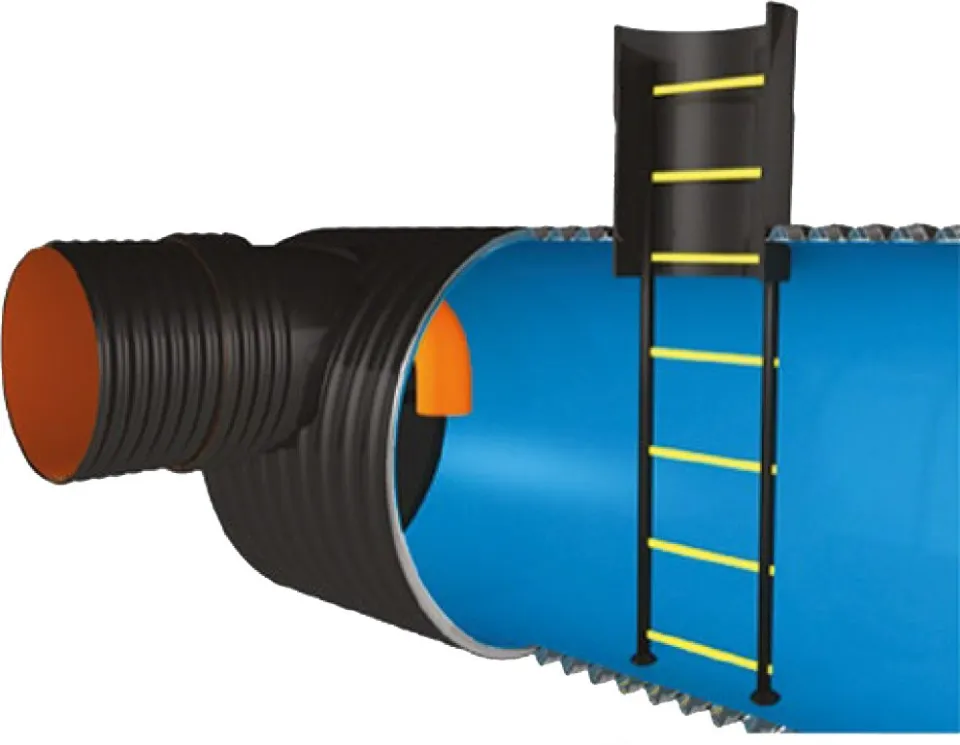

Otwór rewizyjny z drabiną zejściową wewnątrz zbiornika PALARETAIN
Otwór rewizyjny z drabiną zejściową wewnątrz zbiornika PALARETAIN

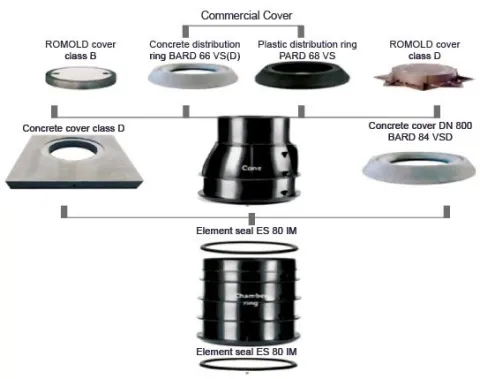

Włazy i pierścienie odciążające dopasowane do otworów rewizyjnych PALARETAIN
Włazy i pierścienie odciążające dopasowane do otworów rewizyjnych PALARETAIN

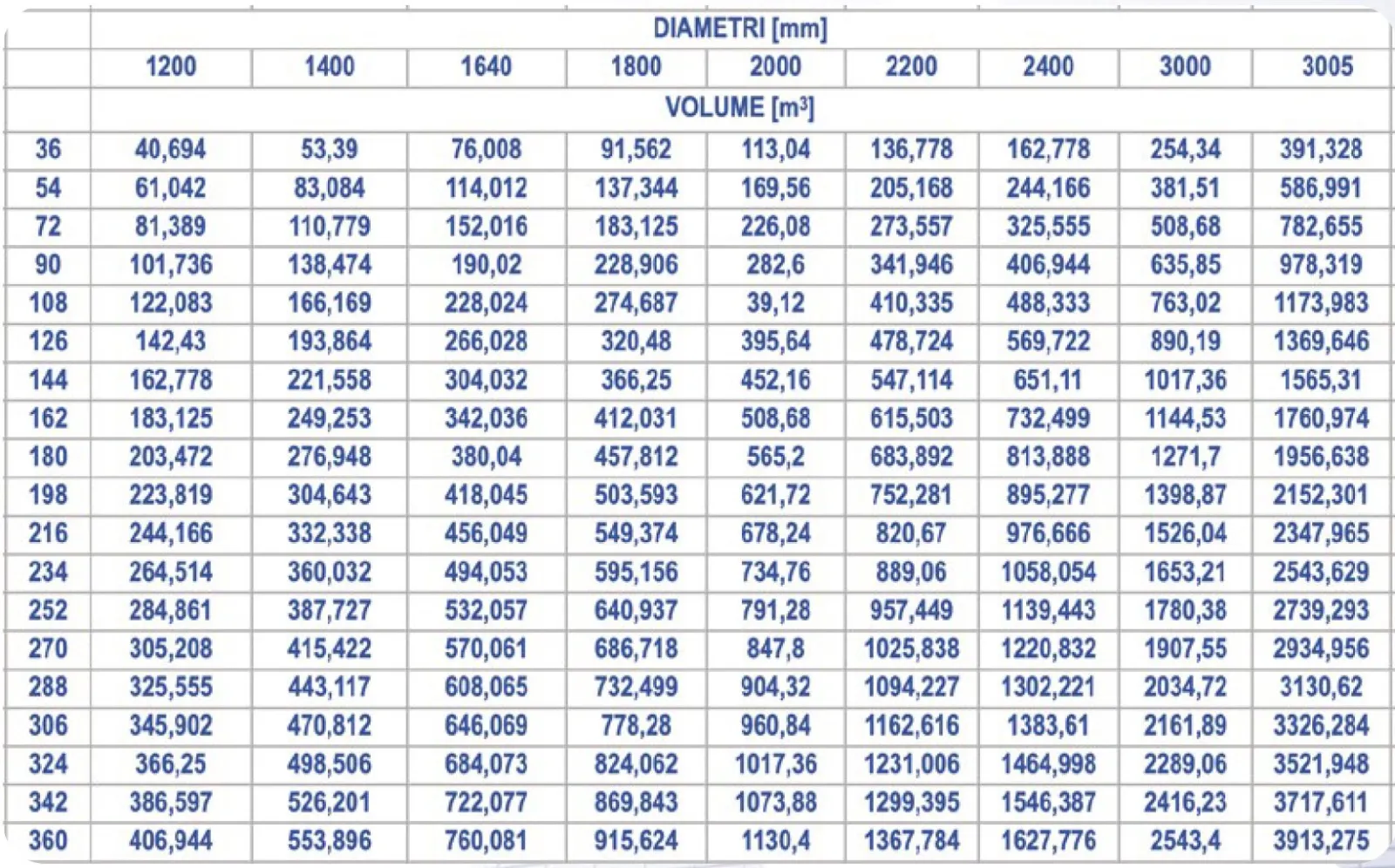

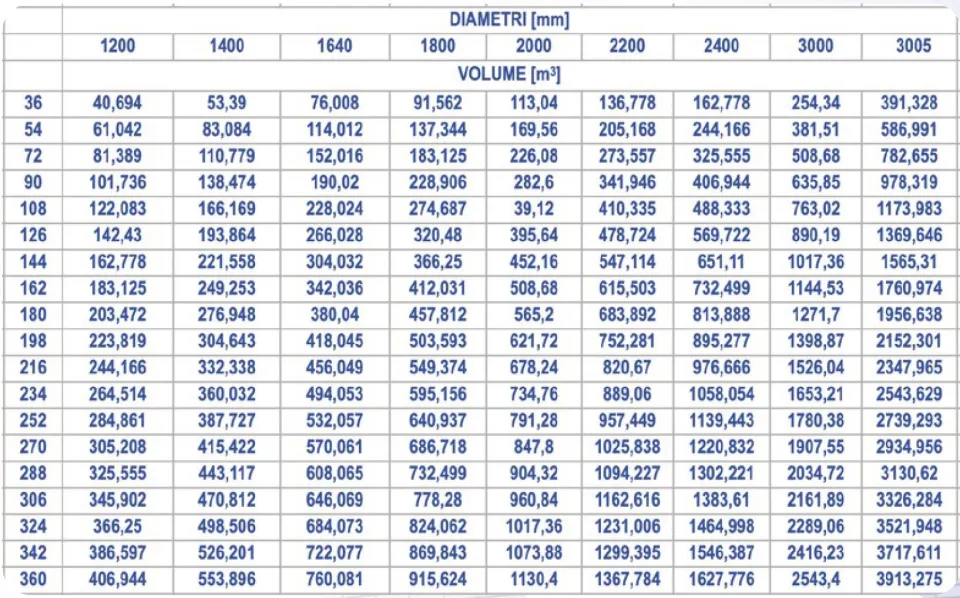

Tabela wymiarów PALARETAIN: objętości w m³ według średnicy i długości
Tabela wymiarów PALARETAIN: objętości w m³ według średnicy i długości

Dane techniczne

FunkcjaRetencja przepływów, niezmienność hydrauliczna
MontażPodziemny, pod terenami obciążonymi ruchem
OdpływGrawitacyjny przez kalibrowany otwór lub za pomocą pomp elektrycznych sterowanych falownikiem
PrzyłączaKróćce z PE, kielichy, mufy elektrooporowe, złącza gumowe, kołnierze
Przepisy i wytyczneRegionalne przepisy dotyczące niezmienności hydraulicznej (wł. invarianza idraulica), plany dorzeczy, włoskie minimalne kryteria środowiskowe (CAM)

Powiązane produkty

Zastosowania

Najczęściej zadawane pytania

Do czego służy zbiornik retencyjny?

Gromadzi wody deszczowe spływające z powierzchni nieprzepuszczalnych podczas intensywnego opadu, a następnie odprowadza je ze zredukowanym przepływem, aby nie przeciążać kanalizacji deszczowej lub ogólnospławnej i ograniczać fale wezbraniowe w ciekach.

Czy zbiornik PALARETAIN można umieścić pod parkingiem?

Tak, rury ze stali i polietylenu są projektowane do układania pod terenami obciążonymi ruchem, także przy małym przykryciu.
