PALASTORM: gestione delle acque meteoriche
PALAGREEN impianti di prima pioggia
Impianto monoblocco in acciaio e polietilene per dissabbiare e disoleare le acque di dilavamento di piazzali, parcheggi, strade e depositi, conforme al D.Lgs. 152/2006 e alla UNI EN 858.
- Trattamento
- Primi 5 mm di pioggia in 15 minuti sulla superficie scolante
- Sezioni
- Dissabbiatura e disoleazione con filtro a coalescenza
Impiego
Le acque che dilavano parcheggi e piazzali trasportano detriti e idrocarburi. PALAGREEN tratta i primi 5 mm di pioggia distribuiti sulla superficie scolante, impedendo che l'acqua inquinata raggiunga direttamente la fognatura. Le acque successive, meno inquinate, vengono deviate dal pozzetto scolmatore direttamente nella condotta principale.
Su richiesta la tecnologia PALADEX consente anche impianti in accumulo: le acque sostano 48 ore e vengono poi rilanciate da un'elettropompa nel disoleatore, comandata da un quadro collegato a sensori di pioggia.

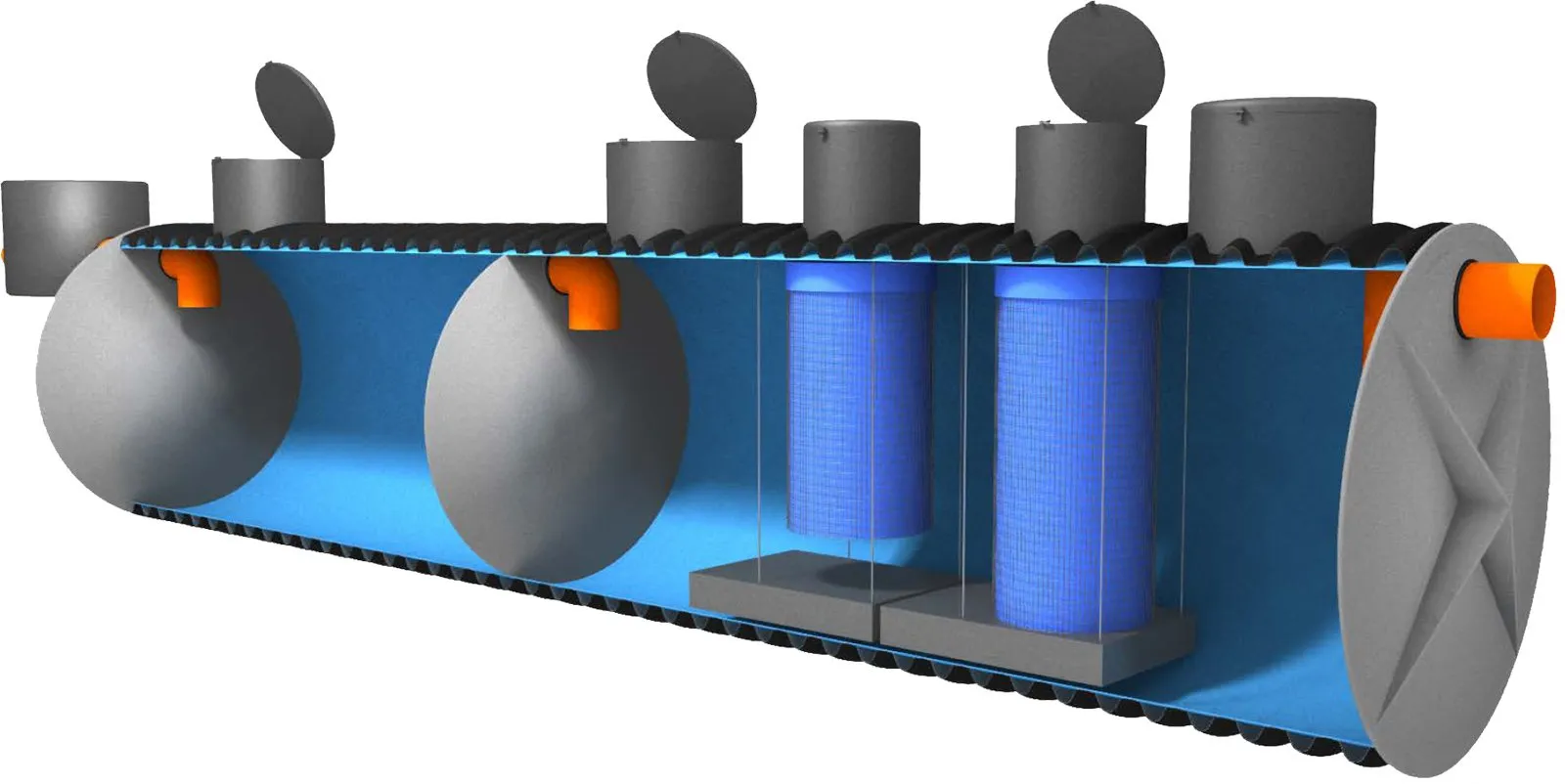

Il sistema monoblocco
Pozzetto scolmatore: convoglia le acque del piazzale all'impianto; quando la portata supera quella di progetto, la seconda pioggia va direttamente al recettore attraverso il by-pass.
Sezione di dissabbiatura: una vasca di calma in cui le sostanze pesanti sedimentano sul fondo, mentre oli, idrocarburi e schiume salgono in superficie.
Sezione di disoleazione: un filtro a coalescenza in poliuretano a microbolle, in una griglia estraibile di acciaio inox, aggrega le goccioline d'olio in gocce più grandi che risalgono e si separano dal refluo.
Dimensionamento
A parità di superficie da trattare, PALAGREEN si sceglie in diversi diametri per adattarsi all'area disponibile, alla profondità di posa e alle quote di arrivo e scarico. Rispetto agli impianti in calcestruzzo o vetroresina è molto più leggero, con trasporto e installazione rapidi ed economici.
Tabella dimensionale
Dimensionamento per 5 mm di pioggia in 15 minuti sull'intera superficie scolante (180 m² per ogni l/s di portata nominale).
| NS (l/s) | Superficie scolante (m²) | Volume utile totale (l) | DI PALADEX (mm) | L esterna (m) | Dissabbiatore: volume (l) | Dissabbiatore: L interna (mm) | Dissabbiatore: He (mm) | Disoleatore: volume (l) | Disoleatore: Hu (mm) | Ø ingresso/uscita (mm) | Raccolta oli (l) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 1800 | 3880 | 1400 | 3,00 | 1940 | 1459 | 1050 | 1940 | 1010 | 150/150 | 150 |
| 15 | 2700 | 3880 | 1400 | 3,14 | 1940 | 1528 | 1100 | 1940 | 1060 | 200 | 225 |
| 20 | 3600 | 4000 | 1400 | 3,23 | 2000 | 1575 | 1100 | 2000 | 1060 | 200 | 300 |
| 30 | 5400 | 6000 | 1640 | 3,38 | 3000 | 1648 | 1340 | 3000 | 1300 | 250 | 450 |
| 40 | 7200 | 8000 | 1640 | 4,71 | 4000 | 2312 | 1275 | 4000 | 1235 | 315/200/200 | 600 |
| 50 | 9000 | 10.000 | 1640 | 5,87 | 5000 | 2890 | 1275 | 5000 | 1235 | 315/250/200 | 750 |
| 65 | 11.700 | 13.000 | 2200 | 3,95 | 6500 | 1940 | 1835 | 6500 | 1795 | 315 | 975 |
| 80 | 14.400 | 16.000 | 2200 | 4,85 | 8000 | 2388 | 1835 | 8000 | 1795 | 315 | 1200 |
| 85 | 15.300 | 17.000 | 2200 | 5,15 | 8500 | 2537 | 1835 | 8500 | 1795 | 315 | 1275 |
| 90 | 16.200 | 18.000 | 2200 | 5,45 | 9000 | 2687 | 1835 | 9000 | 1795 | 315 | 1350 |
| 100 | 18.000 | 20.000 | 2200 | 6,05 | 10.000 | 2985 | 1835 | 10.000 | 1795 | 315 | 1500 |
| 125 | 22.500 | 25.000 | 2200 | 7,91 | 12.500 | 3906 | 1750 | 12.500 | 1710 | 400 | 1875 |
| 150 | 27.000 | 30.000 | 2200 | 9,48 | 15.000 | 4688 | 1750 | 15.000 | 1710 | 400 | 2250 |
| 180 | 32.400 | 36.000 | 2200 | 11,29 | 18.000 | 5556 | 1750 | 18.000 | 1710 | 400 | 2700 |
| 200 | 36.000 | 40.000 | 2400 | 10,45 | 20.000 | 5128 | 1950 | 20.000 | 1910 | 500 | 3000 |
| 250 | 45.000 | 50.000 | 2400 | 13,00 | 25.000 | 6410 | 1950 | 25.000 | 1910 | 500 | 3750 |
| 300 | 54.000 | 60.000 | 2400 | 15,65 | 30.000 | 7692 | 1950 | 30.000 | 1910 | 500 | 4500 |
Immagini e tabelle dimensionali
Dati tecnici
| Trattamento | Primi 5 mm di pioggia in 15 minuti sulla superficie scolante |
|---|---|
| Sezioni | Dissabbiatura e disoleazione con filtro a coalescenza |
| Norme | D.Lgs. 152/2006, UNI EN 858-1/2, norme regionali |
| Optional | Pozzetto scolmatore, by-pass, valvola a clapet, pozzetto di prelievo, prolunghe |
Prodotti collegati
Domande frequenti
PALAGREEN è conforme alla UNI EN 858?
Sì. L'impianto di prima pioggia PALAGREEN è realizzato secondo le UNI EN 858-1 e UNI EN 858-2, con separatore di oli di classe I e oli residui inferiori a 5 mg/l, ed è rispondente al D.Lgs. 152/2006 e alle norme regionali sul trattamento delle acque di prima pioggia.
Quanta pioggia tratta un impianto di prima pioggia PALAGREEN?
PALAGREEN tratta in continuo i primi 5 mm di pioggia caduti in 15 minuti sull'intera superficie scolante, pari a 180 m² per ogni l/s di portata nominale. Le acque di seconda pioggia, meno inquinate, vengono deviate dal pozzetto scolmatore direttamente al recettore attraverso il by-pass.
Che taglia di PALAGREEN serve per un piazzale di 9000 m²?
Per 9000 m² di superficie scolante la tabella PALAGREEN indica la taglia NS 50: volume utile totale di 10.000 litri, diviso in 5000 litri di dissabbiatore e 5000 di disoleatore, in un monoblocco PALADEX DI 1640 lungo 5,87 m, con 750 litri di raccolta oli.
Come funziona il filtro a coalescenza del disoleatore PALAGREEN?
Nel disoleatore PALAGREEN un filtro in poliuretano reticolato a microbolle, inserito in un cestello estraibile di acciaio inox, aggrega le goccioline d'olio in gocce più grandi che risalgono in superficie. Il pannello filtrante ha 1,2 m² di superficie e densità 10 PPI; un galleggiante chiude l'uscita quando lo strato di olio raggiunge il livello massimo.
PALAGREEN può funzionare in accumulo anziché in continuo?
Sì, su richiesta. Nella versione in accumulo le acque di prima pioggia sostano 48 ore e vengono poi rilanciate nel disoleatore da un'elettropompa comandata da un quadro collegato a sensori di pioggia. La gamma standard in continuo di PALAGREEN va da 10 a 300 l/s di portata nominale.
